電壓放大器的分類
電壓放大器一般也稱為小功率擴大器，主要功能是將起伏很小的信號擴大成起伏比較大的信號。當然，電壓擴大器也有電流擴大和功率擴大的效果，只是擴大電壓是其主要目的罷了。
電壓擴大器常常依據輸入／輸出信號的公共端來分類：關于常見的3端器件而言，輸入／輸出信號各有兩個端子，因而必有一個公共端。晶體管的三個端子都能夠作為輸入／輸出信號的公共端，由此能夠界說三種擴大器：共源極擴大器、共漏極擴大器、共柵極擴大器。這兒的“公共端”指的是“信號”的公共端，也能夠稱為參考點，很多時分與電源的參考點或許“地”并不完全是一回事。
BJT擴大器也是這樣分類的，僅僅稱號有所不同，與FET擴大器相對應，它們分別是共發射極、共集電極、共基極電路這種分類辦法一般稱為擴大電路的“組態”：偏置電路與晶體管的組合形狀。

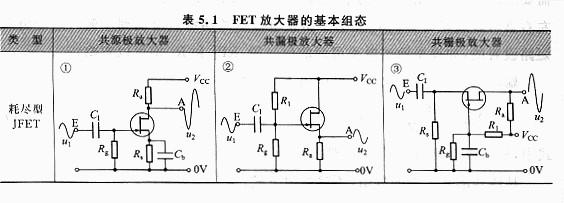

耗盡型與增強型、結型與絕緣柵型的，1l路偏置辦法迥然不同，但是差異還是有的，因而表5.1列出了場效應管的9種根本電路組態，其間新近上市的增強型JFET的偏置辦法能夠參考增強型MOSFET。圖中的Cb一般稱為旁路(Passby)電容，Ra為負載電阻（本級電路的負載，與輸出端的負載不同），R1、Rg、Rg為偏置電阻，腳標意義：“1l”表明柵極上偏置電阻，一般簡稱為上偏電阻，也常常寫為RH；“g”表明柵極下偏置電阻，一般簡稱為下偏電阻，也常常寫為R1；“s”表明源極偏置電阻。

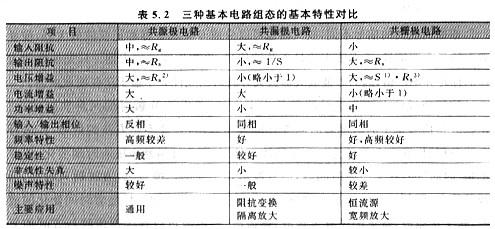

不同組態電路的特性如表5.2所示。
1)S表明FET的跨導。
2) Ra以n為單位的值，增益的單位為“倍”。
3)Ra以n為單位的值，跨導s以s(西門子)為單位的值，增益的單位為“倍”。
將三種根本電路組態進行組合在實踐使用中也很常見，其目的是取長補短，優化電路的性能。
表5.1巾的偏置電路均選用電阻構成，在實踐的使用中，也叮以選用有源器材構成，如用恒流源作為負載電阻Ra。

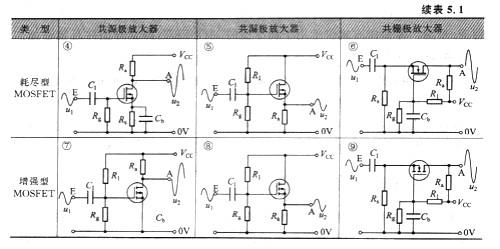

從表中也不難看出，不同組態的電路，偏置電路也有所不同。表5.1中的①為自偏壓，相似的還有④，自偏壓不適用于增強型器材，由于這類器材的敞開電壓不是從0開端的；②為分膚偏壓，也稱為混合偏壓，是最常用的一種，除了①、④之外均為分壓偏壓方法。
關于④還能夠選用更為簡略的“零偏壓”的偏置方法，行將圖中的Cb去掉，將Rs短路。零偏壓方法僅適用于耗盡型的MOSFET，即常開型而且能夠施加正向偏置的FET。
關于⑦也能夠選用更為簡略的“漏極反應”的偏置方法，辦法是去掉Rg，前提是MOSFET的柵-源極內部現已內置了維護電路，柵極不至于由于“懸空”（對源極而言）而被擊穿損壞。選用這種偏置方法時，前后級還必須是直接耦合，即圖中的C需求短接，這樣?xùn)艠O的電荷能夠經過前級進行開釋。
