?晶體三極管的識別與檢測
信息來源：本站 日期：2017-07-19
．晶體三極管的識別
晶體三極管通常簡稱為晶體管或三極管，是一種具有兩個PN結的mos管半導體器件。它是電子電路中的核心器件之一，在各種電子電路中的應用十分廣泛。
一、晶體三極管的外形及結構
1．晶體三極管的外形

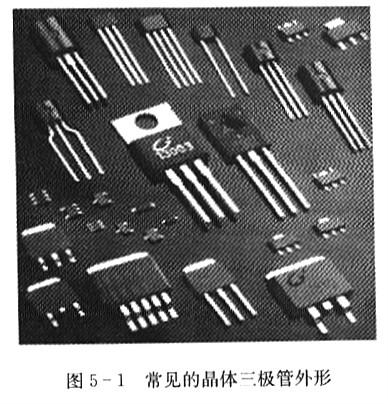

常見的晶體三極管外形如圖5-1所示。
2．晶體三極管的結構

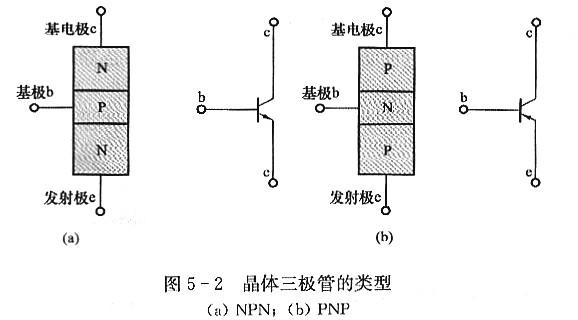

晶體三極管是一種具有兩個PN結（集電結、發射結）、三個電極（發射極、基極、集電極）、三個區（發射區、基區、集電區）的半導體器件。按所用半導體材料的不同可分為鍺管和硅管；按截止頻率可分為超高頻管、高頻管(≥3MHz)和低頻管(<3MHz)；按耗散功率可分為小功率管(<1W)和大功率管(≥1W)；按用途可分為低頻放大管、高頻放大管、開關管、低噪聲管、高反壓管、復合管等，按PN結的構成不同有NPN、PNP兩種類型，如圖5-2所示。
