MOS管芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。
按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。
結構方面：TO－>DIP－>PLCC－>QFP－>BGA－>CSP；
材料方面：金屬、陶瓷－>陶瓷、塑料－>塑料；
引腳形狀：長引線直插－>短引線或無引線貼裝－>球狀凸點；
裝配方式：通孔插裝－>表面組裝－>直接安裝

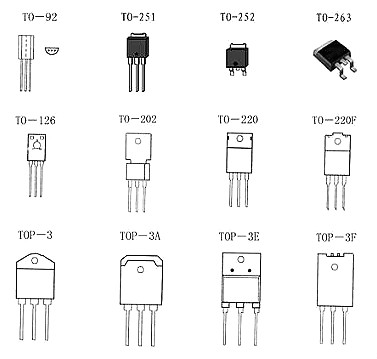

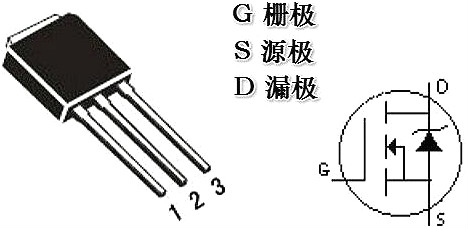

TO（Transistor Out-line）的中文意思是“晶體管外形”。這是早期的封裝規格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封裝設計。近年來表面貼裝市場需求量增大，TO封裝也進展到表面貼裝式封裝。
TO252和TO263就是表面貼裝封裝。其中TO-252又稱之為D-PAK，TO-263又稱之為D2PAK。
D-PAK封裝的MOSFET有3個電極，柵極（G）、漏極（D）、源極（S）。其中漏極（D）的引腳被剪斷不用，而是使用背面的散熱板作漏極（D），直接焊接在PCB上，一方面用于輸出大電流，一方面通過PCB散熱。所以PCB的D-PAK焊盤有三處，漏極（D）焊盤較大。

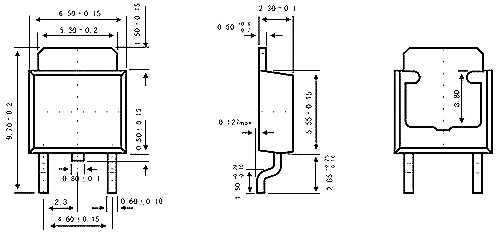

如下面的mos管封裝引腳圖TO-252：
SOT（Small Out-Line Transistor）小外形晶體管封裝。這種封裝就是貼片型小功率晶體管封裝，比TO封裝體積小，一般用于小功率MOSFET。常見的規格如上。

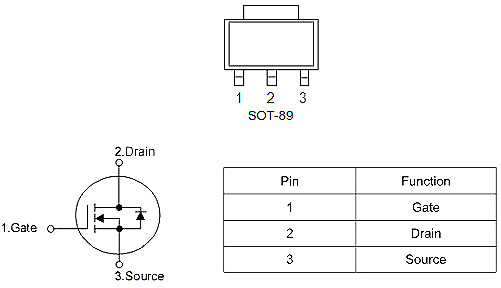

主板上常用四端引腳的SOT-89 MOSFET。

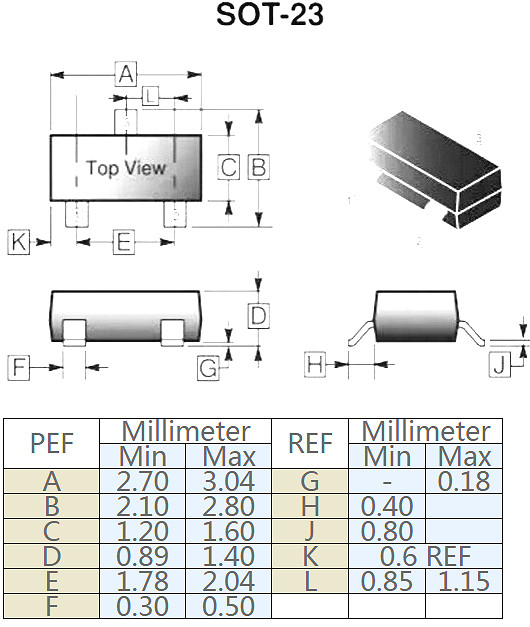

如下圖mos管封裝引腳圖SOT-23

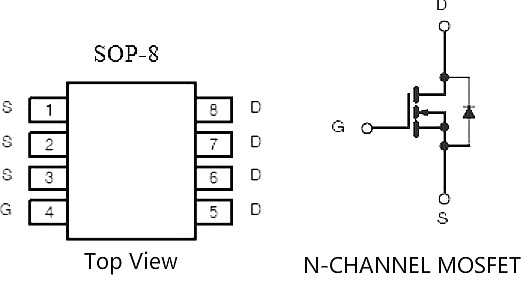

SOP（Small Out-Line Package）的中文意思是“小外形封裝”。SOP是表面貼裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀（L 字形）。材料有塑料和陶瓷兩種。SOP也叫SOL 和DFP。SOP封裝標準有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP后面的數字表示引腳數。MOSFET的SOP封裝多數采用SOP-8規格，業界往往把“P”省略，叫SO（Small Out-Line ）。
SO-8采用塑料封裝，沒有散熱底板，散熱不良，一般用于小功率MOSFET。
SO-8是PHILIP公司首先開發的，以后逐漸派生出TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）等標準規格。
這些派生的幾種封裝規格中，TSOP和TSSOP常用于MOSFET封裝。
QFN（Quad Flat Non-leaded package）是表面貼裝型封裝之一，中文叫做四邊無引線扁平封裝，是一種焊盤尺寸小、體積小、以塑料作為密封材料的新興表面貼裝芯片封裝技術?，F(xiàn)在多稱為LCC。QFN是日本電子機械工業會規定的名稱。

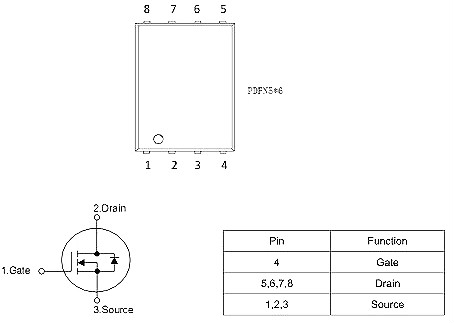

封裝四邊配置有電極接點，由于無引線，貼裝占有面積比QFP小，高度比QFP低。這種封裝也稱為LCC、PCLC、P－LCC等。QFN本來用于集成電路的封裝，MOSFET不會采用的。Intel提出的整合驅動與MOSFET的DrMOS采用QFN-56封裝，56是指在芯片背面有56個連接Pin。
1.判斷柵極G
MOS驅動器主要起波形整形和加強驅動的作用:假如MOS管的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率，MOS管發燒嚴峻，易熱損壞MOS管GS間存在一定電容，假如G信號驅動能力不夠，將嚴峻影響波形跳變的時間.
將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大，并且交換表筆后仍為無限大，則證實此腳為G極，由于它和另外兩個管腳是絕緣的。
2.判斷源極S、漏極D
將萬用表撥至R×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。因?yàn)闇y試前提不同，測出的RDS（on）值比手冊中給出的典型值要高一些。
3.丈量漏-源通態電阻RDS（on）
在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典型值）。
