區分MOS管極的方法與步驟如下：

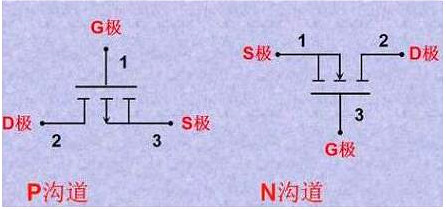

1、MOS管符號上的三個腳的辨認要抓住關鍵地方 。

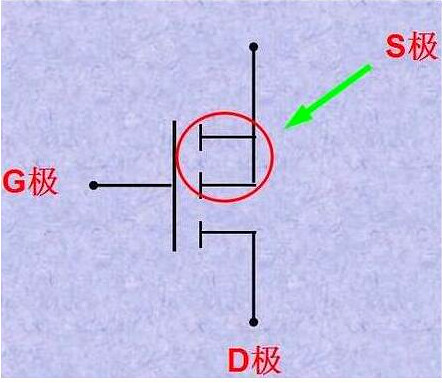

G極，不用說比較好認。S極，不論是P溝道還是N溝道，兩根線相交的就是；D極，不論是P溝道還是N溝道，是單獨引線的那邊。

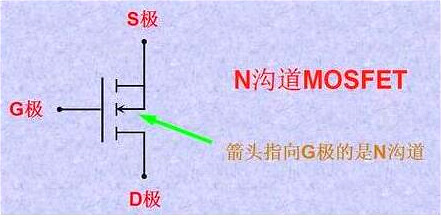

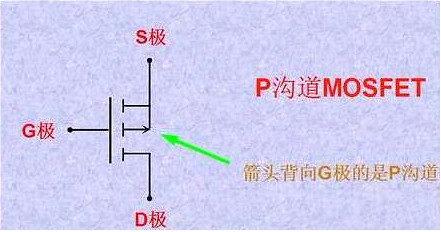

2、他們是N溝道還是P溝道？
三個腳的極性判斷完后，接下就該判斷是P溝道還是N溝道了：當然也可以先判斷溝道類型，再判斷三個腳極性。先判斷是什么溝道，再判斷三個腳極性。

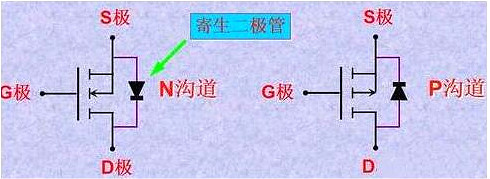

3、寄生二極管的方向如何判定？

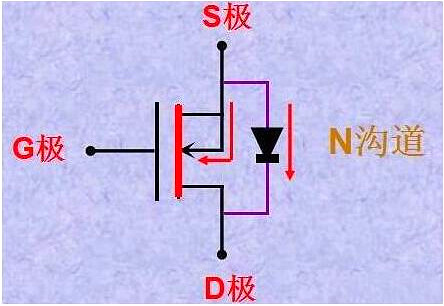

接下來，是寄生二極管的方向判斷：它的判斷規則就是：N溝道，由S極指向D極；P溝道，由D極指向S極。
4、簡單的判斷方法，上面方法不太好記，一個簡單的識別方法是：想像DS邊的三節斷續線是連通的）不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的：要么都由S指向D，要么都由D指向S。
柵極G的測定：用萬用表R&TImes;100檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω），該兩腳是D、S，第三腳為G。
漏極D、源極S及類型判定：用萬用表R&TImes;10kΩ檔測D、S問正反向電阻，正向電阻約0.2&TImes;10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變為0（0×10kΩ），則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
G極，不用說比較好認。
S極，不論是p溝道還是N溝道，兩根線相交的就是；
D極，不論是p溝道還是N溝道，是單獨引線的那邊。
mosfet管腳判別好壞及性能詳解：
1、用10K檔，內有15伏電池。可提供導通電壓。
2、因為柵極等效于電容，與任何腳不通，不論N管或P管都很容易找出柵極來，否則是壞管。
3、利用表筆對柵源間正向或反向充電，可使漏源通或斷，且由于柵極上電荷能保持，上述兩步可分先后，不必同步，方便。但要放電時需短路管腳或反充。
4、大都源漏間有反并二極管，應注意，及幫助判斷。
5、大都封莊為字面對自已時，左柵中漏右源。以上前三點必需掌握，后兩點靈活運用，很快就能判管腳，分好壞。
如果對新拿到的不明MOS管，可以通過測定來判斷腳極，只有準確判定腳的排列，才能正確使用。
1.電路設計的問題，就是讓MOS管工作在線性的工作狀態，而不是在開關電路狀態。這也是導致MOS管發熱的一個原因。如果N-MOS做開關，G級電壓要比電源高幾V，才能完全導通，P-MOS則相反。沒有完全打開而壓降過大造成功率消耗，等效直流阻抗比較大，壓降增大，所以U*I也增大，損耗就意味著發熱。這是設計電路的最忌諱的錯誤。
2.頻率太高，主要是有時過分追求體積，導致頻率提高，MOS管上的損耗增大了，所以發熱也加大了。
3.沒有做好足夠的散熱設計，電流太高，MOS管標稱的電流值，一般需要良好的散熱才能達到。所以ID小于最大電流，也可能發熱嚴重，需要足夠的輔助散熱片。
4.MOS管的選型有誤，對功率判斷有誤，MOS管內阻沒有充分考慮，導致開關阻抗增大。
