實現正反轉控制，需要用到兩個交流接觸器，一個接觸器對應正轉控制，一個接觸器實現反轉控制。

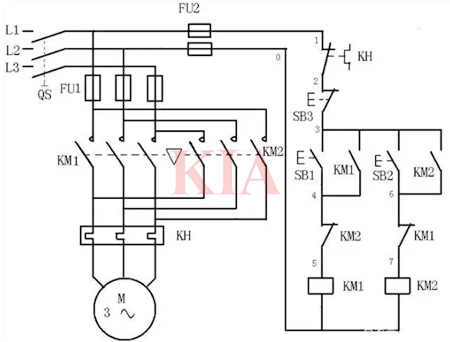

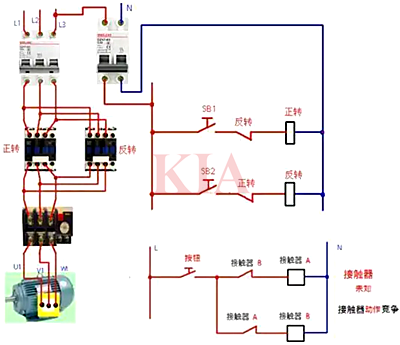

當按下正轉啟動按鈕SB1時，交流接觸器KM1線圈得電自鎖，同時KM1的常閉點斷開切斷反轉的控制回路實現互鎖，當按下停止按鈕SB3時，KM1線圈失電，當按下反轉啟動按鈕SB2時，接觸器KM2線圈得電并自鎖，同時KM2的常閉點斷開切斷正轉的控制回路實現互鎖，當按下停止按鈕SB3時，接觸器KM2線圈失電。
這種屬于點動控制，常見的電動葫蘆、行車都是點動控制，如果想實現自鎖控制，可以在現有的基礎上用啟動按鈕并聯對應的接觸器的輔助常開點，實現自保持控制。

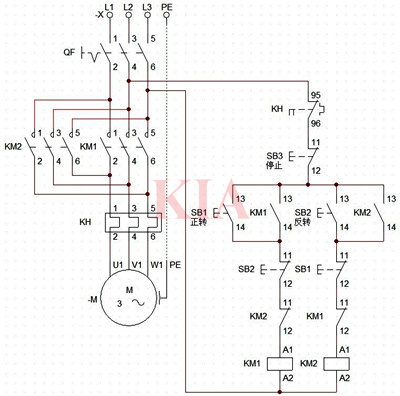

這種就是帶自鎖的正反轉控制，KM1和KM2之間為電氣互鎖，這樣控制更加的安全。

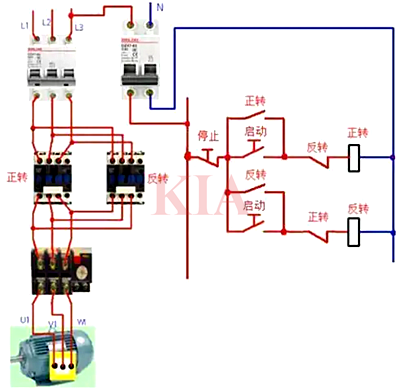

如圖所示，按鈕SB1和SB2是復合按鈕。
正反轉控制：SB1按鈕按下后，電動機正轉；SB2按鈕按下后，電動機反轉。
正反轉直接切換，不用按停止按鈕。
