液晶電視機屏驅動板
液晶電視機屏驅動板（邏輯板）是由屏廠家和屏配套提供的，屏驅動板又稱為中心控制板，邏輯板等，它的作用是把從數字板送過來的LVDS 信號轉換成TTL 信號。屏驅動板損壞形成的毛病現象有：黑屏、白屏、灰屏、負像、噪波點、豎帶、圖像太亮或太暗等。
液晶 電視機屏驅動板工作條件：
正確的供電：
電壓有：+3.3V、+5V、+12V，這個電壓是從主板供過來的，在主板上靠近LVDS 插座處左近會有一個切換LVDS 供電的MOS 管開關，靠近MOS 管處有選擇LVDS 電壓的磁珠或跳線。依據詳細運用的液晶屏的型號肯定供電電壓是幾伏 來選擇對應的磁珠或跳線。
正確的LVDS 信號：
LCD 電視機屏分為高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均為單8 位LVDS 傳輸，包括8 位數據，2 位時鐘共10 條數據線；全高清屏（1920X1080）均為雙路LVDS 傳輸，包括8 位奇數據，8 位偶數據，2 位奇時鐘和2 位偶時鐘，共20 條數據線，所以從數字板過來的LVDS 線的根數是不一樣的。由于LVDS 信號電平為1V 左右，經過萬用表能夠測出來。
三、液晶屏信號格式選擇電壓：
LVDS 信號格式有兩種：VESA 格式和JEIDA 格式。在靠近LVDS 插座處會有2 個選擇LVDS 格式的電阻，依據液晶屏的請求來選擇其阻值。普通有0V，3.3V，5V 和12V 幾種選擇。不同的屏應該選擇不同的電壓。四：幀頻選擇端口 ：有些屏具有這個端口，如奇美屏。在該端口接上選擇電平，能夠使屏的顯現頻率在50Hz 和60Hz 幀頻停止選擇，以順應輸入信號的幀頻。假如該端口的選擇電平錯誤，屏的顯現頻率和輸入信號的幀頻不相同，會呈現無顯現的問題。
五：對應的程序：
不同的液晶屏普通需求選擇不同的LVDS 程序，當程序不匹配時多會呈現彩色不對或圖像不正常等現象。
常見毛病維修實例：
1）、三星屏，黑屏，中心控制板上的保險開路,測5V 供電濾波電容C50.C51.C52.C53.C54.C55其中的一個對地漏電,改換后毛病掃除。
2）、奇美V260B1-L07 屏，黑屏,測從數字板過來 的5V 正常，5V 經供電經電感LP1，二極管DP11，MOS 管Q2 等元件組成的升壓電路把此電壓升高到13V，查此電壓不對，改換電感LP1 后毛病掃除。
3）、中華屏,黑屏,此處電容C501、C502、C512、C513、C514、C515、C516 易漏電,形成保險FU101 開路,改換后毛病掃除。
4）、在中心控制板上，LVDS線插座和從中心控制板到屏去的TTL線插座由于插座變形和空氣灰塵等緣由而形成接口接觸不良，從而呈現黑屏、白板、花屏、負像、豎線干擾等問題；
5）、MS18機芯在改換不同的屏?xí)r如呈現負像，能夠把數字板上LVDS插座的第39腳接線取下，如原來是高電平可接地，原來是低電平可接到3.3V 就能夠了，就不用再更改電阻R316、R317 了。
1、 機型：
L32M61B 機芯：LCD-MS88 機芯燒大電容通電，PFC 工作了就燒大電容，電壓霎時到達500V 左右，待機很正常緣由：J6 位號那顆精細電阻470K 壞。

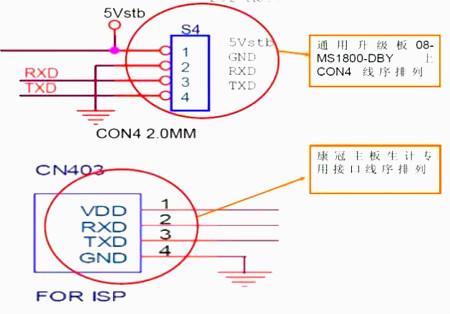

2、L22N6 的機器,用戶反映播放5-6 天會呈現自動關機,在電源關掉重啟又可播放幾天,又會呈現同樣的毛病，處置方法：晉級程序1、在停止軟件晉級后必需要停止工廠復位。
3、按遙控器上菜單鍵+8202（連續按）進入工廠菜單，然后在菜單右下角就可看到最新晉級軟件的時間。
GC32 機芯機器應急修理辦法:在網絡平常維修GC32 機器時,經常遇到U48 12F675 \ U46 2G66 \損壞.當手頭沒有這兩個元件應急狀況下能夠?qū)48 1 腳月6 腳 短路,U46 1 腳與2 腳短路處置(此時只是取消了遙控開關機功用其他正常).當;遇到40 寸以上GC32 數字板繼電器損壞,能夠直接拆下用導線將12V 電壓自連就能夠,不影響任何功用。
