電流電壓間的 “堆疊”
信息來源：本站 日期：2017-05-12
MOS功率開關管損耗2.2.12.1 交流開關 （電流電壓間的 “堆疊”） 損耗由于在 T=O 后很短的時間內 ，電感呈現無量大阻抗 ，所以變壓器漏感會使集電極電壓下 降很快。雖然電感上的電流不能突變 ，流過漏感的電流上升遲緩 ，但導通時降落電壓和上升 電流之間堆疊很少，跨導通時開關損耗能夠疏忽 。而關斷時 ，如圖 1.5 C b ） 中針對 buck 調整器 所做的假定 ，最差狀況下兩者之間會有顯著的堆疊 。詳細細節如圖 2.8 所示，假定在電壓上 升到其最大值 2飛 的時間T.r 內，電流堅持為其等效平頂坡脈沖幅值／p血 （ 2.2.10.1 節）。在電 流從降落到零的時間兀 內，mOS電路電壓堅持為 2匯 。設T盯＝1;;f 宅 ，開關周期為 T，則每個開關 管在一個周期內的總開關損耗 F'i(ac） 為
依據式 （ 2.9 ） ，可得

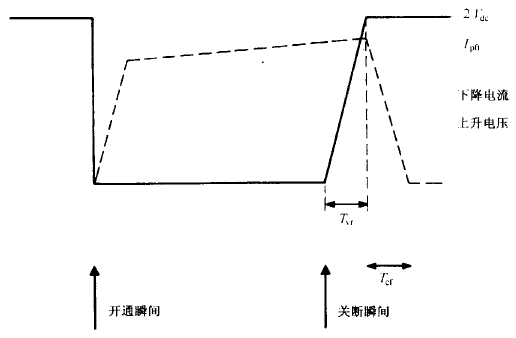

2.8 1ft挽MOS開關管的變變 ，即 “ 堆疊” 開關損耗。導通時開關損耗口j疏忽，由于變壓器漏感招致電＆降落時間很短，電流 七升時間很長 ，使得 F降電壓和L:Jl屯ifri之間.辛辛很少 。關斷時口J能呈現的最壞狀況 為，直到電壓卜升至 2瓦 時，電流仍維持在其峰值 I，街 不變：電流F降期間 （ 兀 ），電壓堅持在2匯 不變.
