文中主要講國產快恢復二極管。快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
采用TO–220或TO–3P封裝的大功率快恢復二極管，有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。

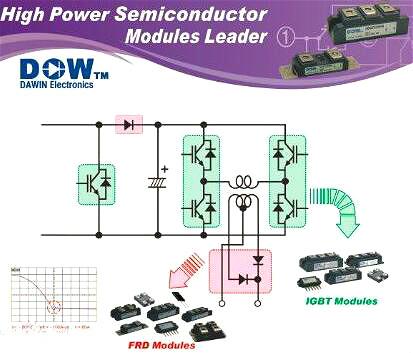

應用拓?fù)浣Y(jié)構：
國產快恢復二極管，深圳市可易亞半導體科技有限公司.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。

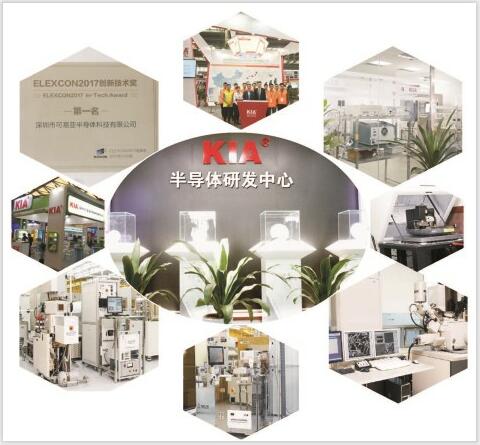

已經擁有了獨立的研發中心，研發人員以來自韓國(臺灣)超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。
強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。
KIA半導體的產品涵蓋工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品。KIA專注于產品的精細化與革新，力求為客戶提供最具行業領先、品質上乘的科技產品。

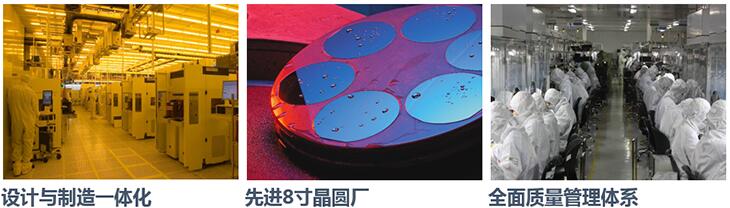

從設計研發到制造再到倉儲物流，KIA半導體真正實現了一體化的服務鏈，真正做到了服務細節全到位的品牌內涵，我們致力于成為場效應管（MOSFET）功率器件領域的領跑者，為了這個目標，KIA半導體正在持續創新，永不止步！
1、KIA設計生產的FRD（快速恢復二極管/模塊），采用外延片生產
2、高反耐壓
3、恢復速度快
4、低正向壓降
5、一致性高等特點
設計電流跨度1A-150A，電壓跨度200V-1700V，根據客戶需要，我們可以靈活調整電流、耐壓、恢復速度等數據，提供客戶高可靠性產品。
國產快恢復二極管選型表與封裝如下表：
|
Part Numbe |
IF（A） |
VRM（V） |
VF@IF(V) |
TRR(note1)(nS) |
Package |
|
KIA04TB60 |
4 |
600 |
1.3 |
35 |
TO-220、252 |
|
KIA05TB40 |
5 |
400 |
1.3 |
50 |
TO-252 |
|
KIA05TB60 |
5 |
600 |
1.3 |
35 |
TO-220、252 |
|
KIA06TB60D |
6 |
600 |
1.65 |
25 |
TO-252 |
|
KIA08TB60B |
8 |
600 |
2.2 |
30 |
TO-220、252 263 |
|
KIA08TB70D |
8 |
700 |
1.7 |
25 |
TO-220、252 263 |
|
KIA10TB60 |
10 |
600 |
1.4 |
30 |
TO-220 |
|
KIA15TB60 |
15 |
600 |
1.3 |
30 |
TO-220 |
1）有些單管，共三個引腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
2）若對管中有一只管子損壞，則可作為單管使用。
3）測正向?qū)▔航禃r(shí)，必須使用R×1檔。若用R×1k檔，因測試電流太小，遠低于管子的正常工作電流，故測出的VF值將明顯偏低。在上面例子中，如果選擇R×1k檔測量，正向電阻就等于2.2kΩ，此時n′=9格。由此計算出的VF值僅0.27V，遠低于正常值(0.6V)。
