逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等 。
簡單地說，逆變器就是一種將低壓（12或24伏或48伏）直流電轉變?yōu)?20伏交流電的電子設備。因?yàn)槲覀兺ǔＪ菍?20伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態中，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們?cè)谌粘－h(huán)境中不可或缺的220伏交流電，逆變器就可以滿足我們的這種需求。
場管自激逆變器電路圖文詳解
晶體管逆變器電路圖

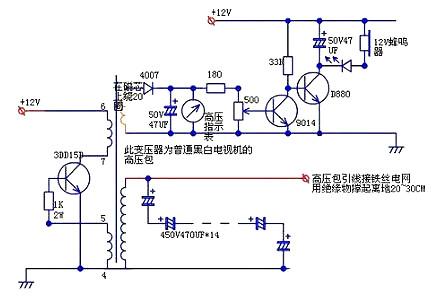

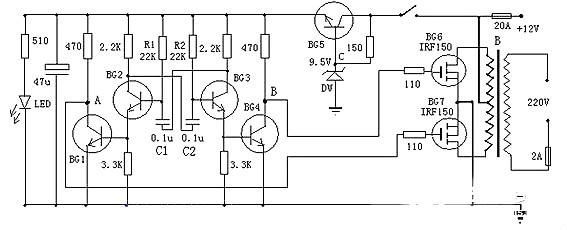

這是一款非常容易制作的逆變器，可以將12V電源電壓變?yōu)?20V市電，電路由BG2和BG3組成的多諧振蕩器推動，再通過BG1和BG2驅動，來控制BG6和BG7工作。
其中振蕩電路由BG5與DW組的穩壓電源供電，這樣可以使輸出頻率比較穩定。
在制作時，變壓器可選有常用雙12V輸出的市電變壓器。可根據需要，選擇12V蓄電池的容量。
