充電寶升壓電路圖,Boost升壓電路-KIA MOS管
信息來源：本站 日期：2026-01-12
階段1：開關管導通（Q閉合）
電流路徑：Vin→電感L→開關管Q→地。
此時電感L中有電流流過，快速儲存能量（彈簧被壓縮），電感兩端產生“左正右負”的電壓，電流越來越大（儲能越來越多）。
二極管D此時被反向截止（因為電感右側接開關管到地，電壓接近0，二極管正極接電感左側，負極接輸出端，不通）。
階段2：開關管斷開（Q打開）
開關斷開后，電感L的電流不能突變，會產生“左負右正”的高感應電壓（因為要維持電流方向），這個電壓會和輸入電壓 Vin疊加，一起通過二極管D輸出。
電流路徑：電感L→二極管D→負載→地→Vin→電感L（形成回路）。
此時電感釋放能量，疊加輸入電壓，輸出一個比Vin高的電壓Vout，同時給電容C充電（電容儲存能量，維持輸出穩定）。
最終結果：開關不斷通斷，電感在導通時儲能，斷開時釋放能量并與輸入電壓疊加，電容平滑輸出，最終得到穩定的高電壓Vout。開關導通時間越長（占空比越大），電感儲存的能量越多，輸出電壓越高（始終高于輸入電壓）。

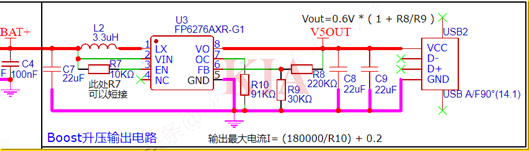

圖為鋰電池Boost升壓同步整流電路。

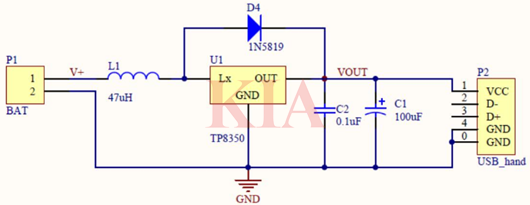

上圖是一個升壓電路，P1可接入一節1.5V（或多節并聯）干電池，通過TP8350升壓為5V的標準USB供電電壓，用于手機、MP3、MP4等數碼產品供電或充電。
