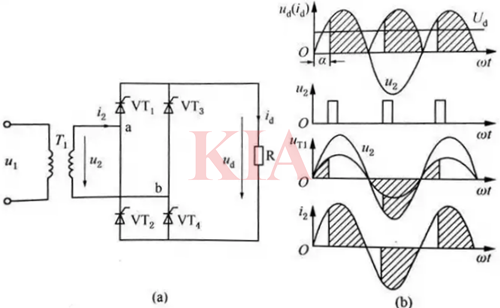

圖為單相橋式全控整流電路,共用了四個晶閘管,其中兩個晶閘管接成共陰極,兩個晶閘管接成共陽極。橋式整流電路工作的特點是整流元件必須成對導通以構成回路。
1)在電源電壓u2正半波(0~π區間),晶閘管VT1、VT4承受正向電壓。假設四個晶閘管的漏電阻相等,則在0~α區間內,由于四個晶閘管都不導通,UT1、4=1/2U2。在ωt=α處,觸發晶閘管VT1、VT4,元件導通,電流沿a-VT1-R-VT4-b流通,此時負載上有輸出電壓(Ud=U2)和電流,且波形相位相同。此時電源電壓反向施加到晶閘管VT2、VT3上,使其承受反向陽極電壓而處于關斷狀態。晶閘管VT1、VT4一直導通到ωt=π為止,此時因電源電壓過零,晶閘管陽極電流也下降為零而關斷。
2)在電源電壓負半波(π~2π區間),晶閘管VT2、VT3承受正向電壓,在π~π+α區間,UT2、3=1/2U2。在ωt=π+α處,觸發晶閘管VT2、ⅤT3,元件導通,電流沿b-VT3-R-VT2-a流通,電源電壓沿正半周期的方向施加到負載電阻上,負載上有輸出電壓(Ud=-U2)和電流,且波形相位相同。此時電源電壓反向施加到晶閘管VT1、VT4上,使其承受反向陽極電壓而處于關斷狀態。晶閘管VT2、VT3一直要導通到ωt=2π為止,此時電源電壓再次過零,晶閘管陽極電流也下降為零而關斷。
3)晶閘管VT1、VT4和VT2、VT3在對應時刻不斷周期性交替導通、關斷,其電壓、電流波形如圖上圖(b)所示,可以看出,α=0°時,輸出電壓最高;α=180°時,即θ=0°時,輸出電壓最低。晶閘管承受的最大反向電壓是√2U2,承受的最大正向電壓是U2/√2。

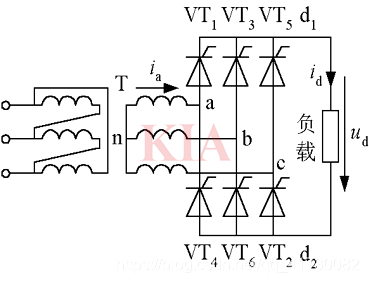

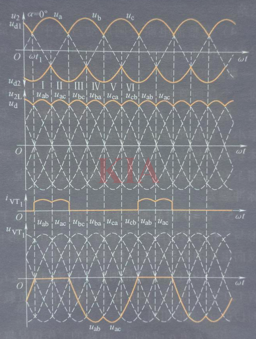

陰極連接在一起的3個晶閘管(VT1,VT3,VT5)稱為共陰極組;陽極連接在一起的3個晶閘管(VT4,VT6,VT2)稱為共陽極組。
共陰極組中與a,b,c三相電源相接的3個晶閘管分別為VT1,VT3,VT5,共陽極組中與a,b,c三相電源相接的3個晶閘管分別為VT4, VT6, VT2。
晶閘管的導通順序為VT1-VT2-VT3-VT4-VT5-VT6。
