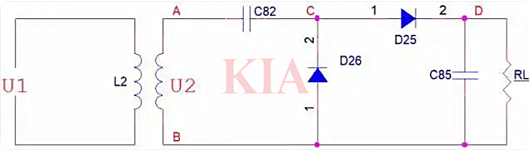

工作原理：
1.在U1負半周時，UAB=-U2，二極管D26導通，D25截止，給電容C82充電，充電完成后，UC82=UCA=U2；
2.U1從負半周變?yōu)檎胫軙r，二極管D25導通，D26截止，此時C82和電源電壓均向電容C85充電(電能從C82轉移到C85)，即UC85=UDB=2*U2；
3.U1再從正半周變?yōu)樨?fù)半周時，二極管D26導通，C82被充電(補充電能)，D25截止，電容C85上的電壓不變，即UC85=UDB=2*U2；后面電路將一直循環第2步和第3步，從而也使輸出電壓穩定在2*U2。

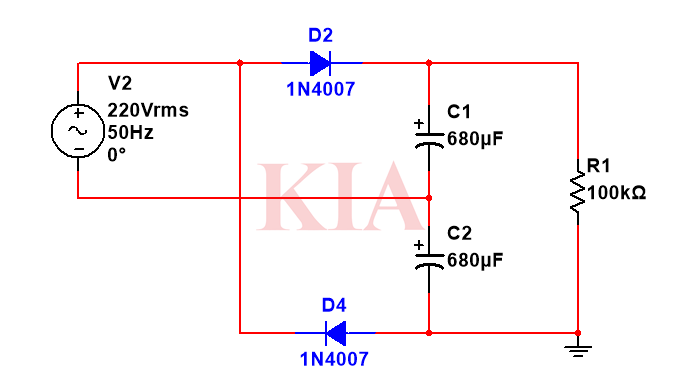

二倍壓電路原理圖一

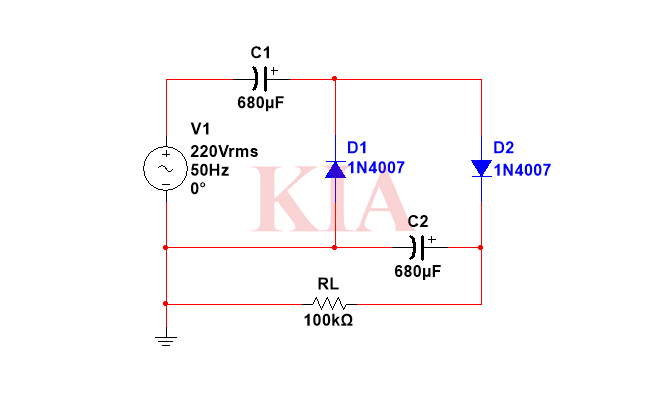

二倍壓電路原理圖二
當交流電壓下正上負時，該電壓經D1對C1充電，充電途徑是：V1下正→D1→C1→V1上負，在C1上充得左負右正電壓，該電壓大小約為√2V1。
電壓峰值Vm和電壓有效值的關系：
Vm=√2V=1.414V
當交流電壓上正下負時，該上正下負電壓與C1上的左負右正電壓疊加（與兩節電池疊加相似），再經D2對C2充電，充電途徑是：C1右正→D2→C2→V1下負（V1上的電壓與C1上的電壓疊加后，C1右端相當于整個電壓的正極，V1下端相當于整個電壓的負極），結果在C2上獲得大小約為2√2V1的電壓Uo，提供給負載RL。
