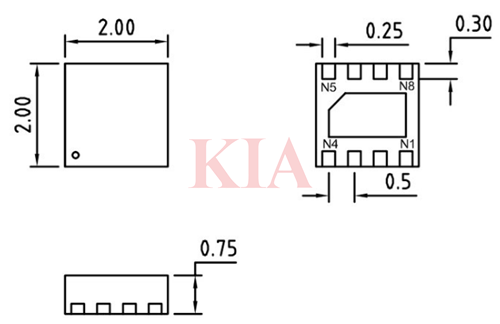

dfn8封裝尺寸圖,dfn8封裝詳解-KIA MOS管
信息來源：本站 日期：2025-12-04
QFN屬于無引腳封裝，呈正方形或矩形，表面貼裝型封裝之一。封裝底部中央位置有一個大面積裸露焊盤用來導熱，圍繞大焊盤的封裝外圍四周有實現電氣連結的導電焊盤。
DFN8封裝是一種無引腳的封裝形式，采用雙邊或方形扁平無鉛封裝，僅兩側有焊盤。DFN8表示焊盤數是8個，典型主體尺寸長度通常介于2-7mm，焊盤間距通常為0.5-0.95mm，特點是靈活性高，常用于集成電路芯片的封裝。
DFN-8封裝具有較小的封裝尺寸。由于它是無引線封裝，因此可以在相同封裝面積下容納更多的引腳，從而實現更高的集成度。這對于電子產品的微型化設計非常有利，可以節省空間，提高產品性能。
具有良好的散熱性能。由于封裝底部直接與PCB板焊接，因此可以更好地將熱量傳導到PCB板上，提高散熱效率。這對于集成電路芯片來說非常重要，可以有效降低芯片溫度，提高其穩定性和可靠性。
具有良好的電氣性能。由于封裝底部直接與PCB板焊接，可以減少引腳長度，降低電阻和電感，從而減小信號傳輸的延遲和損耗，提高信號傳輸的穩定性和可靠性。
長度：約2-4mm（部分器件可達5-6mm，如VBGQA1202N的5×6mm封裝）。
寬度：與長度相近，約2-4mm。
厚度：約0.35-0.9mm。
底部散熱墊尺寸接近封裝外部尺寸，需在PCB設計中預留熱焊盤。
具體示例
3mmx3mm：典型代表如Analog Devices的8引腳DFN封裝，詳細尺寸包含焊盤間距0.5mm等參數。
2mm×2mm：WCH的CH系列IC采用此類緊湊設計，適用于空間受限場景。
8mmx8mm：某些大功率器件采用更大尺寸以優化散熱，如國產SIC二極管的DFN8*8裝。
