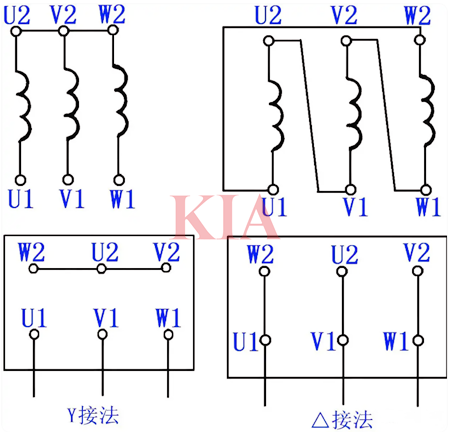

星型連接
星型連接是將三相電動機的三個繞組的一端連接在一起，形成一個公共點，稱為中性點。另一端則分別連接到三相電源的三個相線上。這種連接方式下，電動機的每個繞組所承受的電壓是相電壓，即電源相線與中性點之間的電壓。
星型連接的特點：
1. 電壓較低：由于每個繞組承受的是相電壓，因此相對于三角形連接，星型連接的電壓較低。
2. 電流較大：由于電壓較低，為了達到同樣的功率，星型連接下的電流會較大。
3. 中性點引出：星型連接有一個中性點可以引出，可以方便地實現四線制供電，滿足某些特定需求。
三角形連接
三角形連接是將三相電動機的三個繞組首尾相連，形成一個閉合的三角形。每個繞組的兩端分別連接到三相電源的兩個相線上。這種連接方式下，電動機的每個繞組所承受的電壓是線電壓，即電源兩個相線之間的電壓。
三角形連接的特點：
1. 電壓較高：由于每個繞組承受的是線電壓，因此相對于星型連接，三角形連接的電壓較高。
2. 電流較小：由于電壓較高，為了達到同樣的功率，三角形連接下的電流會較小。
3. 無中性點引出：三角形連接沒有中性點可以引出，只能實現三線制供電。

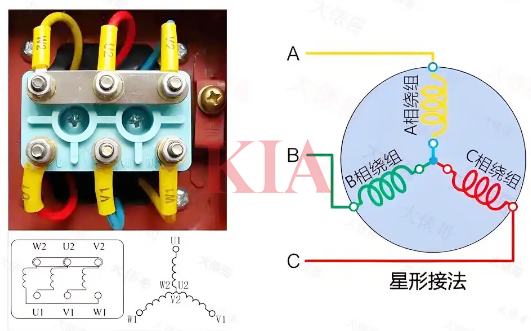

星型接法（Y型接法）
星型接法一般用于3KW以下的小功率三相異步電動機。
三相電動機內部有三個繞組。星型接法就是把三個繞組的一端連在一起，形成一個中性點。因為三相電動機的三個繞組電阻相同，而380V三相電源的線電壓也是平衡的，所以中性點的電壓為0。此時，每個繞組上加載的電壓其實是220V。

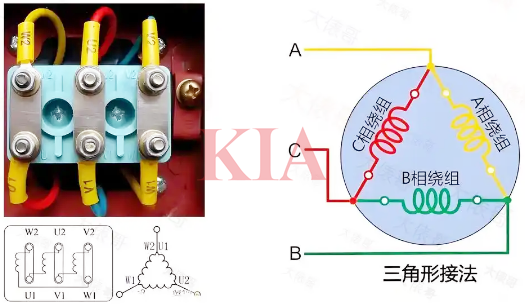

三角形接法（△接法）
三角形接法一般用于4KW以上的三相異步電動機。
和星型接法不同，三角形接法是將三個繞組的首尾相連，拉直了看就像一個三角形，因此得名。在這種接法下，每個繞組的兩端都是火線，所以每個繞組上的電壓是380V。
由于每個繞組上的電壓較高，三角形接法適合大功率電機，能夠提供更大的啟動轉矩和運行功率。
