手機充電電路

常見的手機充電電路方案：

PMOS+肖特基二極管：PMOS控制充電的開關和充電電流的大小，肖特基二極管防止電池通過PMOS的內部寄生二極管倒灌電流，且正向導通時其正向壓降相對普通二極管要小。

PMOS+ PMOS：此種應用是PMOS+肖特基二極管應用的改良。在PMOS+肖特基二極管應用的充電回路中，肖特基二極管因持續導通會占用0.4V以上的壓降，而將肖特基二極管換為PMOS管后，因MOS的導通內阻非常小，壓降可大幅降低，從而保證USB端口或外接5V基準電壓在經充電回路損耗后仍能有足夠高于單節鋰電充電所需電壓。

PNP管+PMOS：PNP管用于控制充電的開關和充電電流的大小，PMOS則作為開關元件實現充電回路的連通和切斷。

手機充電電路原理圖

手機充電電路,原理

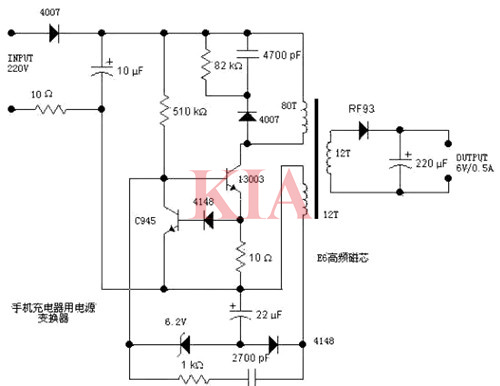

工作原理：

首先，充電器從220V的交流電開始工作。一端通過一個4007型號的半波整流器，另一端則連接一個10歐姆的電阻，然后通過一個10微法拉的電容器進行濾波。這個10歐姆的電阻起到保護作用，如果充電器內部出現故障導致電流過大，這個電阻會被燒斷，從而防止故障進一步擴大。

在充電器的右側，4007型號的整流器、4700皮法的電容和82千歐的電阻構成了一個高壓吸收電路。13003型號的開關管，耐壓400V，集電極最大電流1.5A，最大功耗14W，負責控制原邊繞組與電源之間的連接和斷開。當原邊繞組不斷通斷時，會在開關變壓器中產生變化的磁場，進而在次級繞組中感應出電壓。由于電路圖中未標明繞組的同名端，無法直接判斷是正激式還是反激式。但從電路的結構來看推測是一個反激式電源。

在充電器的左側，510千歐的電阻作為啟動電阻，為開關管提供啟動電流。13003下方的10歐姆電阻作為電流取樣電阻，電流經過取樣后轉換為電壓（其值為10*I），這個電壓通過4148型號的二極管后，加到三極管C945的基極上。當取樣電壓大約超過1.4V，即開關管電流超過0.14A時，三極管C945導通，從而降低開關管13003的基極電壓。變壓器左下方的繞組（取樣繞組）感應的電壓經過4148型號的整流二極管整流，22微法拉的電容濾波后形成取樣電壓。為了方便分析，可以將三極管C945的發射極一端視為地。這樣，取樣電壓就是負的（大約-4V），取樣電壓經過6.2V的穩壓二極管后，加到開關管13003的基極。當輸出電壓越高，取樣電壓就越負，當負到一定程度后，6.2V穩壓二極管被擊穿，從而降低開關13003的基極電位，導致開關管斷開或推遲導通，控制能量輸入到變壓器中，實現穩壓輸出。

下方1KΩ電阻和串聯的2700皮法電容構成了正反饋支路，從取樣繞組中取出感應電壓，加到開關管的基極上，以維持振蕩。次級繞組通過RF93型號的二極管整流，220微法拉的電容濾波后輸出6V的電壓。RF93可能是一個快速恢復二極管，例如肖特基二極管，因為開關電源的工作頻率較高，需要相應頻率的二極管。由于開關電源的工作頻率較高，變壓器也必須使用高頻開關變壓器，鐵心通常采用高頻鐵氧體磁芯，具有高電阻率，以減少渦流。
