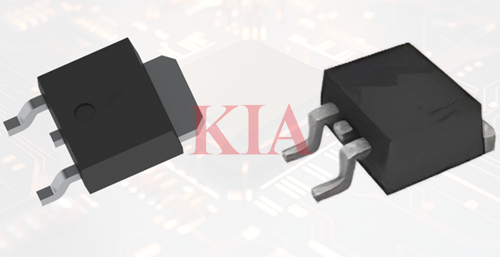

TO-263（D2PAK）是一種表面貼裝（SMD）封裝，是功率半導體器件的封裝形式，專為高功率應用設計。TO-263封裝是TO-220封裝的變種，為了滿足對更高功率密度和更好散熱性能的需求而開發的，它允許器件直接安裝在PCB上，而不需要像傳統的通孔封裝那樣穿過電路板。
TO-263在150A以下、30V以上的中壓大電流MOS管中較為多見。除了標準的D2PAK之外，還包括TO263-2、TO263-3、TO263-5、TO263-7等樣式，主要是引出腳數量和距離不同。TO-263通常具有五個引腳，其中三個是主要引腳，兩個是輔助引腳，這使得它能夠提供更多的電氣連接，適用于更復雜的電路設計。
TO-263封裝尺寸圖
封裝長度：通常在9.9mm到10.7mm之間。
封裝寬度：通常在10.1mm到10.7mm之間。
封裝厚度：通常在4.5mm到5.1mm之間。
TO-252封裝尺寸相對較小，而TO-263封裝尺寸較大。PCB板占用面積TO-263比TO-252大了一倍多。TO-252由于體積小，更適合高密度布局和空間受限的應用場景，如智能手機充電器、小型家電等。而TO-263則需要更多的空間，但也因此能夠提供更好的散熱性能和更高的功率處理能力。
尺寸與引腳
TO263：尺寸約10.16mm×9.40mm×4.57mm，通常有5個引腳（3主2輔），支持復雜電路設計。
TO252：尺寸約6.5mm×6.1mm×2.54mm，僅3個引腳，漏極通過背面散熱板連接，簡化設計。
散熱與電氣性能
散熱：TO263在相同功耗下溫升比TO252低約40%，可搭配散熱器或獨立使用；TO252依賴PCB散熱，需優化覆銅和過孔。
電氣性能：TO263導通電阻更低，支持更高電流（如180A）和電壓，寄生參數小，適合高頻開關；TO252適用于中等功率（如80A），成本更低。
