24v開關電源電路,24v電路原理圖-KIA MOS管
信息來源：本站 日期：2025-10-13
24V開關電源，通過電路控制開關管進行高速的道通與截止，將直流電轉化為高頻率的交流電提供給變壓器進行變壓，從而產生所需要的一組或多組電壓。
工作原理：
1.交流電源輸入經整流濾波成直流;
2.通過高頻PWM（脈沖寬度調制）信號控制開關管，將那個直流加到開關變壓器初級上;
3.開關變壓器次級感應出高頻電壓，經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

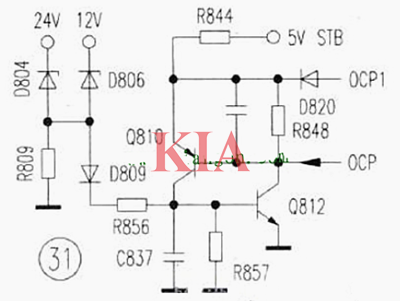

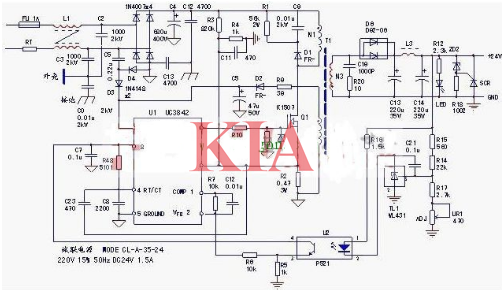

電路以UC3842振蕩芯片為核心，構成逆變、整流電路。
AC220V電源經共模濾波器L1引入，能較好抑制從電網進入的和從電源本身向輻射的高頻干擾，交流電壓經橋式整流電路、電容C4濾波成為約280V的不穩定直流電壓，作為由振蕩芯片U1、開關管Q1、開關變壓器T1及其它元件組成的逆變電路。
