to220是大功率晶體管、中小規模集成電路常采用的直插式封裝形式，結構分為自帶散熱器的絕緣與非絕緣兩種類型，可通過搭配專用散熱器進一步提升散熱效率 。該封裝設計便于安裝，適用于高電流、高電壓的工業控制和電力系統領域。
外形： 呈扁平的直插式長方體，通常為黑色或深色塑料。
引腳： 標準配置是3個引腳（引線），排列成一排，從封裝的一個長邊伸出。
引腳數可變： 根據不同器件功能需求，也有 2 腳（如某些二極管） 或 5 腳（如某些功率放大器） 等變體。但 3 腳最為常見。

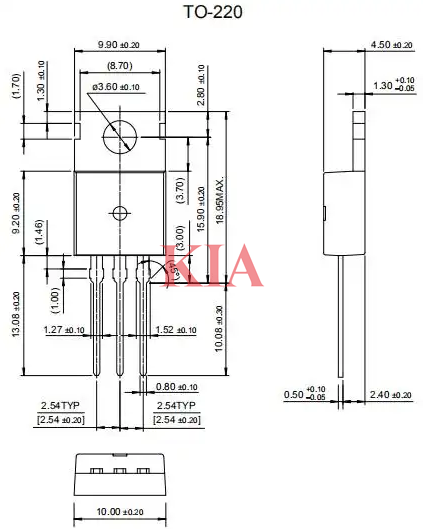

to220封裝尺寸圖
to220封裝的標準尺寸為長度10.16mm、寬度4.5-5.08mm、高度15.75-17.0mm，引腳間距2.54mm。
to220封裝尺寸參數
主體尺寸（不含散熱片或引腳）：
長度：10.16mm（部分廠商標注10.0mm或10.28mm）。
寬度：4.5mm至5.08mm（常見4.82mm或5.08mm）。
高度：15.75mm至17.0mm（典型值15.87mm）。
引腳參數：
引腳間距：固定為2.54mm（標準工業設計）。
引腳長度：13.1mm至13.3mm（含金屬凸片時）。

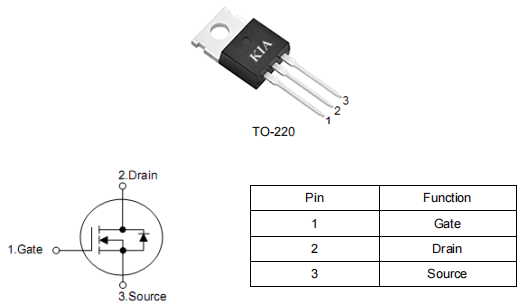

to220封裝mos管引腳定義
引腳1（G極，Gate）：柵極，控制MOS管的導通與截止，需連接驅動信號。
引腳2（D極，Drain）：漏極，通常接高電壓側，是電流輸出的主要通道。
引腳3（S極，Source）：源極，接低電壓側或地，與D極形成電流回路。
