RC振蕩電路由電阻R和電容C組成選頻網絡，并通常結合放大器、正反饋網絡等構成完整的振蕩電路。
電阻R：在電路中起到限流、分壓等作用。
電容C：儲存電荷并在電路中形成電場，與電阻一起構成選頻網絡。
放大器：提供足夠的增益，使振蕩信號得以放大。
正反饋網絡：將放大后的信號部分反饋回輸入端，形成正反饋，以維持振蕩。
RC振蕩電路的工作原理基于電磁在電感和電容中產生振動頻率的原理。當電容器充電或放電時，電容器兩端的電壓會周期性地變化，這種周期性變化的電壓可以作為電信號的源泉。通過調整電阻和電容的數值，可以改變振蕩電路的振蕩頻率。在RC振蕩電路中，電阻和電容都對電流存在阻礙作用，其總阻抗由電阻和容抗確定，并隨頻率變化而變化。當輸入信號頻率與電路的轉折頻率相匹配時，電路將產生共振，從而輸出穩定的振蕩信號。

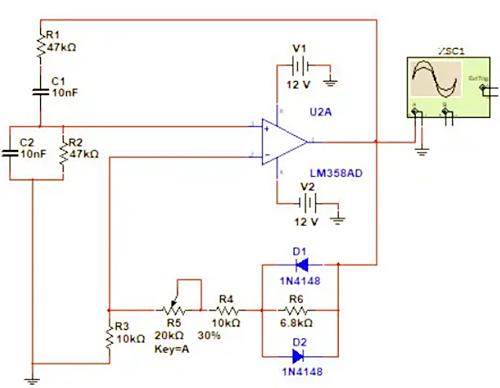

RC正弦波振蕩電路結合了RC串并聯電路的特性，作為正反饋和選頻電路，輸出電壓Uo經過該電路分壓后形成反饋電壓Uf，作用于運算放大器的同相輸入端。
反饋系數與放大倍數
反饋系數F定義為Uf與Uo之比。當電路滿足R1=R2=R，C1=C2=C，且R=Xc的條件時，Ui與Uo將保持同相。此時，正弦波的頻率f由公式f=1/(2πRC)給出。在此情況下，反饋系數F為1/3。
此外，放大器的電壓放大倍數Au由Uo與Ui之比決定，即Au=Uo/Ui。其中，Rf是反饋電阻，通常包括R5、R4和Rx（Rx為D1、R6、D2的并聯電阻）。放大倍數AF，即Uo與Ui的乘積與Uf與Ui之比相等，因此AF=Uf/Ui。
電路啟動條件
電路啟動需在擾動信號進入后，通過放大器的強放大效應（AF>1）確保電路正常工作。當電路中存在微小的擾動信號時，該信號經過選頻后需要被放大以確保電路的正常工作。為了達到這一目的，需要確保放大器的放大效果足夠強，即AF>1。
信號發生器：用于產生低頻正弦波信號，供其他電路使用。
頻率穩定器：通過調整電容器和電阻器的數值，實現對系統頻率的精確控制，從而穩定電力系統中的電壓和頻率。
電壓控制器：在電容器充放電的過程中，通過調整電阻器的數值，可以控制電容器兩端的電壓，從而穩定和調節系統的電壓。
電子觸發部分：在快速斷路器中，RC振蕩電路可以用于電子觸發部分，通過電容器的充放電過程，實現對快速斷路器動作時間的控制。
