78l08三端穩壓管,78l08參數引腳圖

78L08是一種三端穩壓器（三端線路穩壓器）,是一種小功率的線性穩壓器。它通過控制管腳上的電流來調整輸出電壓。其工作原理是通過一個基準電壓和一個比較器來控制一個管的電流，從而達到穩定輸出電壓的目的。

KIA78L08是單片固定電壓調節器集成電路。它適用于需要高達100mA供電電流的應用。KIA78l08三端穩壓管其特點是輸出電流高達100mA，無需外部零件，內置熱過載停機保護和短路電流限制功能。其封裝采用SOT89封裝。

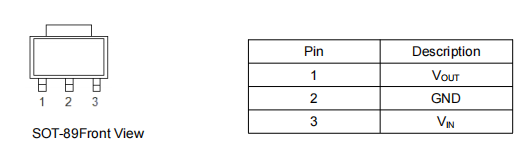

78l08三端穩壓管,78l08參數引腳圖

這款穩壓管適用于多種應用場景，尤其適合用于電池供電電路和開關電源后調節器。在電池供電電路中，KIA 78l08能夠穩定輸出電流，確保電池的長時間使用。而在開關電源后調節器中，它能夠?qū)斎腚妷哼M行調節，使其恒定輸出穩定電壓，保證后續電路的正常工作。

KIA78l08的優點在于其設計簡單，不需要外部零件即可正常工作。同時，它還具有熱過載停機保護功能，能夠在溫度過高時自動停機，避免過熱對穩定性的影響。此外，它還具有短路電流限制功能，能夠保護電路免受短路電流的損害。

78l08三端穩壓管,78l08參數詳情：

工作方式：30V/100A

輸入電壓:30V

功率耗散:500mW

結溫:-20~+125℃

操作溫度：-20~+85℃

存儲溫度：-65~+150℃

輸出電壓：7.68V

線路調整：20mV

負載調節：15mW

靜態：3.1mW

靜態電流變化：0.15mA

輸出噪聲電壓：60dB

紋波抑制比：45

電壓差：1.7V

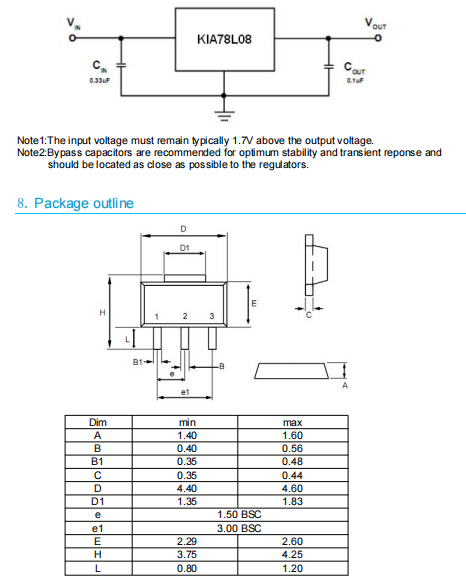

78l08三端穩壓管,78l08參數規格書

78l08三端穩壓管,78l08參數引腳圖

KIA78l08是一款功能強大且適用廣泛的三端穩壓管。無論是在電池供電電路還是開關電源后調節器中，它都能夠提供穩定的輸出電流，保證電路的正常工作。同時，其內置的熱過載停機保護和短路電流限制功能，能夠增強電路的穩定性和安全性。采用SOT89封裝，方便安裝和布局。
