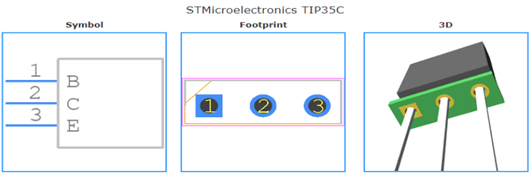

tip35c參數引腳圖：
晶體管極性:NPN
電壓, Vceo:100V
截止頻率 ft, 典型值:3MHz
功耗, Pd:125W
集電極直流電流:25A
直流電流增益 hFE:75
封裝類型:TO-3P
針腳數:3
功耗:125W
封裝類型:TO-3P
總功率, Ptot:125W
晶體管數:1
晶體管類型:通用電源
最大連續電流, Ic:25A
最小增益帶寬 ft:3MHz
滿功率溫度:25°C
電壓, Vcbo:100V
電流, Ic hFE:15A
電流, Ic 最大:25A
直流電流增益 hfe, 最小值:10
表面安裝器件:通孔安裝
飽和電壓, Vce sat 最大:1.8V

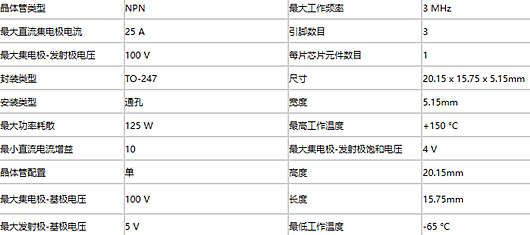

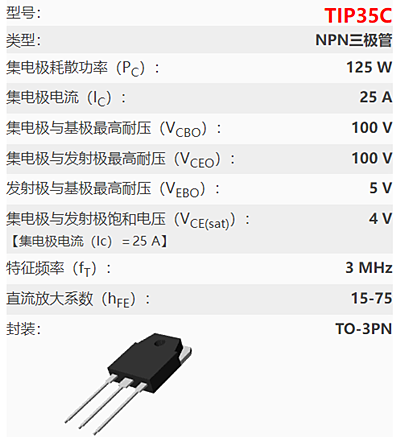

tip35c參數引腳圖資料：

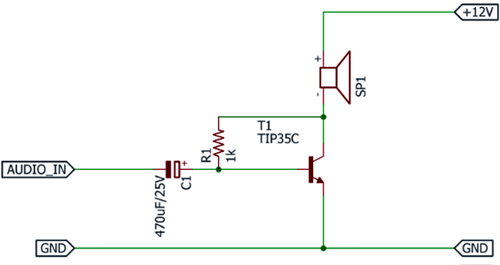

TIP35C 音頻功率放大器的電路圖：
TIP35C音頻功放工作原理
晶體管通過放大輸入信號來充當放大器。如果在晶體管的發射極-基極結上施加直流偏置電壓，則晶體管將保持在正向偏置狀態，無論信號極性如何都能保持這種狀態。這是一個 A 類放大器。因此晶體管總是偏置在導通狀態。因此，在輸入信號的完整周期期間，晶體管在輸出信號的最大幅度中產生最小失真。
由于A 類放大器需要驅動大量負載電流，因此晶體管額定值必須足以補償高集電極電流。負載，即揚聲器連接在集電極兩端。因此，晶體管必須具有高集電極電流。TIP35C 成功實現了這一點，因為它是一個 100V 的功率晶體管以及 25A 的集電極電流。然而，上述電路的主要缺點是功率放大器的整體效率。由于該電路是 A 類放大器的基本結構，因此幾乎有大量電流作為功率晶體管 TIP35C 的散熱損失。必須連接大型散熱器以適應散熱。電路的轉換效率低。
