1、普通按鍵

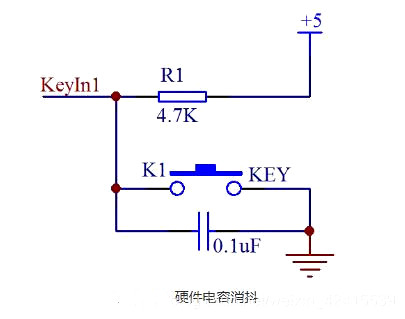

一般使用的按鍵原理圖如下圖所示，由按鍵、上拉電阻和消抖濾波電容組成。按鍵斷開時KeyIin1處電壓被上拉到+5V，當按鍵閉合時把KeyIin1電壓拉到0V，與按鍵并聯的電容起到濾除按鍵按下與彈起時的高頻信號。
2、74HC148編碼器按鍵
當需要使用多個按鍵輸入并且需要按鍵中斷信號時可以考慮使用74HC148（8-3編碼器）構成的按鍵電路，這種電路可以減少按鍵所占用的I/O口和提供一個中斷觸發信號。

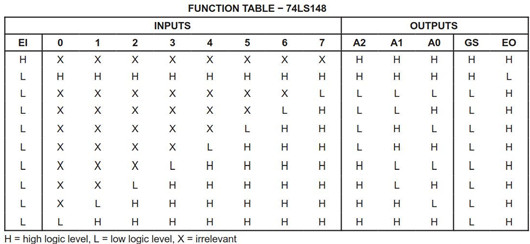

74HC148可以工作在3.3V的電壓下，能與一些3.3V的單片機或者處理器直接相連，74HC148的真值表如下圖所示。
在正確配置使能信號后，0-7號管腳有任意一個管腳出現低電平，A0\A1\A2會輸出對應的編碼組合，同時GS拉低。GS可以用作中斷信號，在中斷服務函數中讀取A0/A1/A2的值，查表可以知道是哪個按鍵被按下。

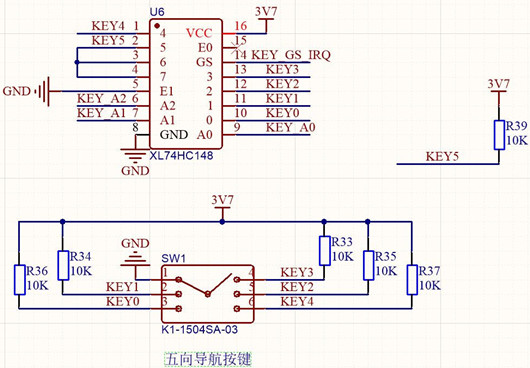

74HC148構成的按鍵電路圖如下圖所示，由于74HC148是具有優先級的編碼器，所以未使用的管腳最好通過上拉電阻接到VCC。
3、ADC按鍵

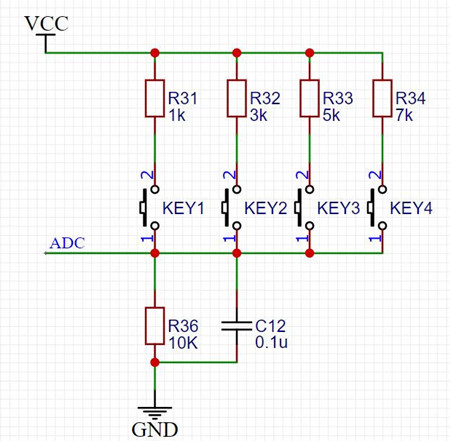

在引腳資源緊張，同時MCU又具備ADC的應用中，可以考慮使用ADC按鍵，其電路組成如下圖所示。
當某個按鍵按下時，按鍵對應的電阻與R36串聯構成分壓電路，C12作為濾波電容，濾除干擾信號，提高ADC檢測的穩定性。ADC采集R36上的電壓，可以使用查表或者計算的方式得到被按下按鍵的序號。
這種方案優點是只需要一個ADC管腳即可識別多個按鍵的動作，還可以檢測多個按鍵同時按下的動作，對ADC的精度也沒有很高的要求；缺點是不能提供中斷觸發信號。
在分壓電阻取值時應當注意不同按鍵按下時對應的電壓差不能小于ADC的檢測精度，否則無法識別到底是哪個按鍵按下。
另外，ADC檢測到的值并不是精確穩定的，而是會在某個電壓范圍內抖動，在編寫程序時可以采用判斷電壓范圍的方式來避免誤判。
