分享-單片機直接驅動MOS管做PWM調光-KIA MOS管
信息來源：本站 日期：2022-06-21

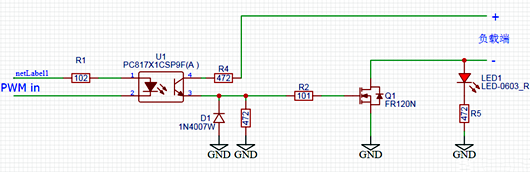

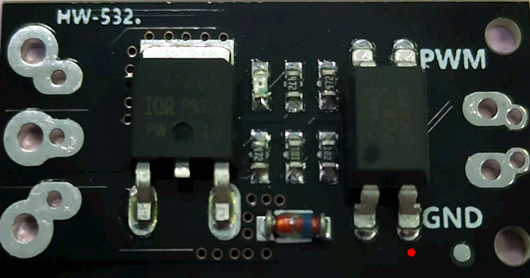

根據實物圖，畫出的電路圖如下：
用一個個12V電源供電，控制一個12V 的燈的亮暗，mos管在燈亮度比較高時，溫度很燙，手感的話，估計超過50度，用220v交流功率計測試，在高亮狀態下，功率大致為40w左右，燈的供電是12V,也就是說電流大致在3A左右，按道理說這個電流不大。那mos管發燙，肯定是不完全導通導致的本色消耗過大。
用示波器在mos管的G極和D極測試波形，如下圖2個。

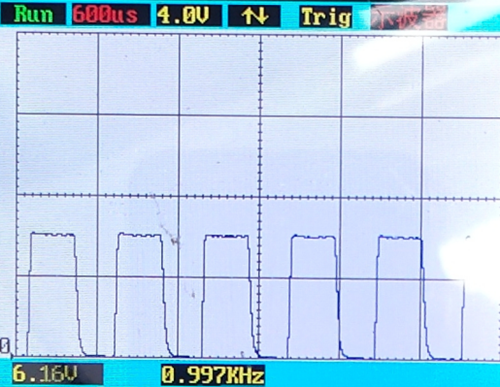

這個是mos管G極的驅動波形圖，看起沒問題，驅動電壓也達到了6V以上：

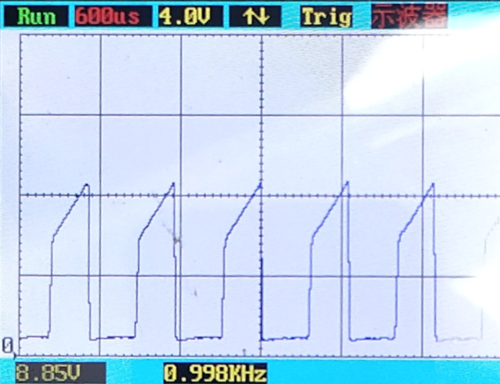

但是在D極測試出波形，就有大問題了，波形如下：
在mos管的G極電壓為低時，mos管截止，D極理論上的電壓應該為12V，當MOS管的G極電壓為高時，D極電壓應該為0V。
實際情況是：當MOS管的G極電壓為高時，D極電壓為0.8V，基本符合預期。
當MOS管的G極電壓為低時，D極電壓有個緩慢上升的過程，大家可以分析下這個緩慢上升的過程，到底是什么原因導致的。
