【電路分享】MOS管在電源控制中的應用-KIA MOS管
信息來源：本站 日期：2022-06-16

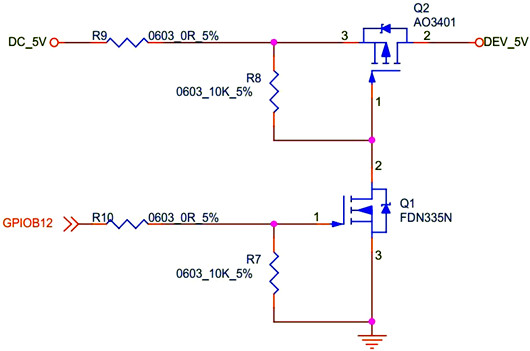

圖中有兩個型號的MOS管，Q1是N溝道MOS管（型號是FDN335N），Q2是P溝道MOS管（型號是AO3401）。MOS是通過控制柵極和源極之間的電壓差（Vgs）來實現導通和截止的。

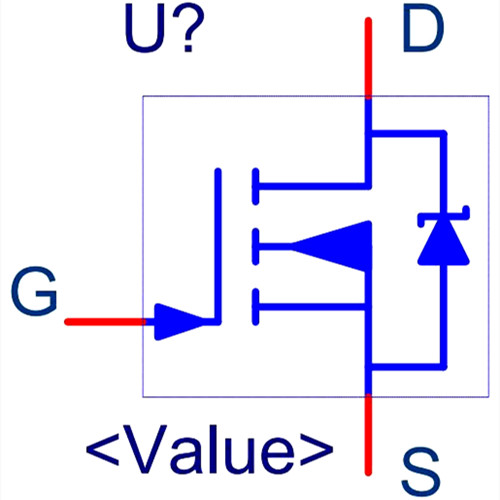

下圖是N溝道MOS管。Vgs大于一定的值時，MOS管導通。通常來說，NMOS管的源極要接GND，電流方向由漏極指向源極，寄生二極管的方向與電流方向相反。

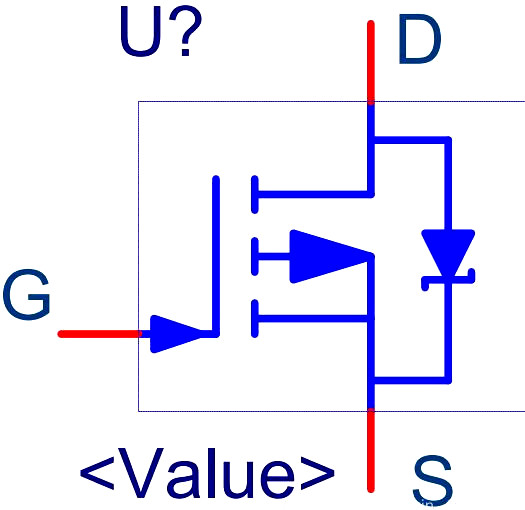

下圖是P溝道MOS管。Vgs小于一定值時，MOS管導通。通常來說，PMOS管的源極要接VCC，電流方向由源極指向漏極，寄生二極管的方向與電流方向相反。
上面的“一定值”怎么確定是必須要去查看管子的規格書的。
NMOS管選擇-偏置電壓較低，適合GPIO的3.3V輸出。
兩個管子的漏極和源極之間連接一個電阻，是為了在斷開時快速消耗掉G和S之間的存儲的電荷，起到保護管子的作用。
至于信號輸入端串聯電阻的大小，需要實際測試來確定。
