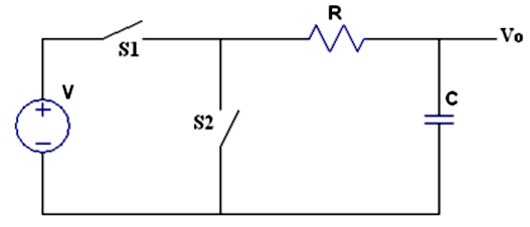

與純電阻電路不同，具有電容的電路中的電壓不會立即進入穩定狀態。當我們把電壓源施加到下圖RC 電路中，然后當 S1閉合時，電容C兩端的電壓將從零以指數方式上升到最終值。

在這種情況下，電路中的電流也呈指數衰減，直到電容器充滿電時，其兩端電壓達到電源電壓。電容上的電壓和電流發生變化的情況被稱為瞬態條件。電容在上電啟動期間發生的瞬態變化是由于充電造成的。

電容充電電路

理論分析

電容在上電時導致的瞬態峰值電流非常高，這可能會損壞電路中的其他器件。當開關S1閉合時，瞬態電流與電容和電壓變化率的乘積成正比：

電容充電電路

從公式可以看出，一旦電容兩端施加的電壓不再變化，電流i為零。所以一旦達到穩定階段，電路中的電流由電阻R的阻值和電路的負載決定。

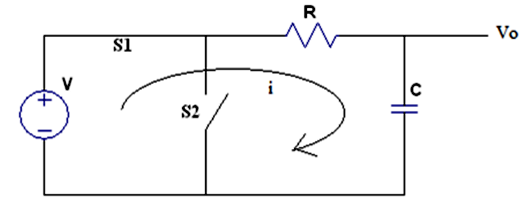

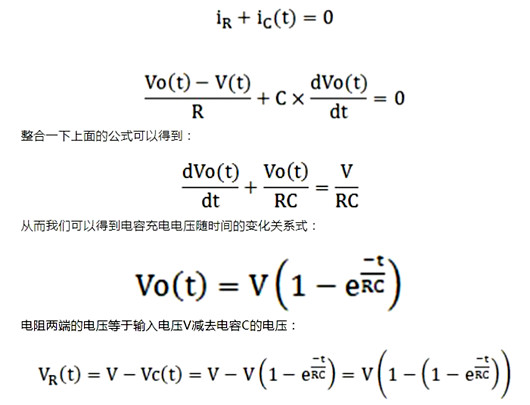

當S1閉合而S2保持打開時，電容將開始充電。在這種情況下，電阻和電容中的電流之和始終為零。這是由于兩個電流之間存在180度的相位差。

電容充電電路

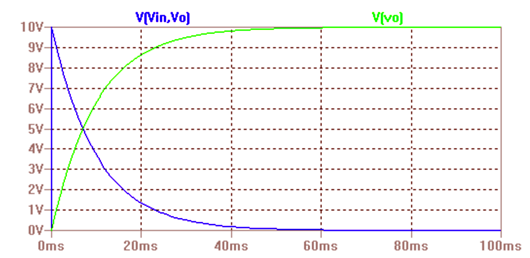

通過仿真軟件，我們可以得到R和C上對應的各自電壓的波形，綠色曲線是電容上的電壓，而藍色曲線是電阻上的電壓的波形。電源電壓設置為 10V，可以看出電容的電壓一開始為零，然后以指數方式穩定到輸入電壓（此時電容器已充滿電）。

電容充電電路
