分析MOS管在功放中的應用-正負溫管-KIA MOS管
信息來源：本站 日期：2022-05-17
MOS管跟三極管的區別;MOS管是電壓控制器件，它只要小量的Qg驅動電流就能動作了。而三極管是電流驅動器件。B極電流越大，IC就越大。
MOS管到底好在哪里呢?是它的電流控制能力。同樣的15A的管子，三極管要達到15A輸出，可能Ib都要達到1、2A了，（放大倍數不是線性的）。這給推動級很大的壓力。而MOS不會，它還是同樣的Qg充電電流就可以應付。而且MOS的過載能力很強，瞬態下Id會達到額定的10倍多而不會燒壞。

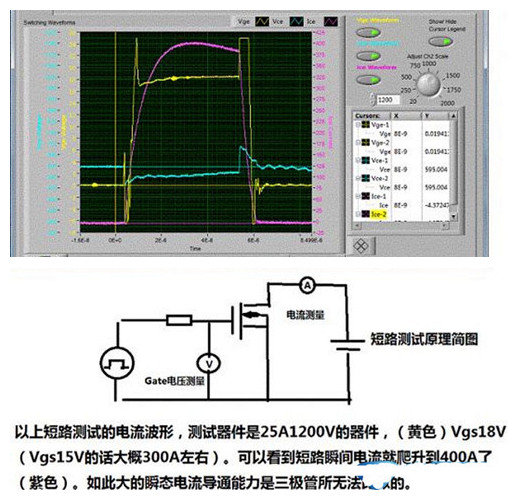

如下圖是短路測試波形，此時就就是正溫系數MOS管的最大電流了（根據Vgs的大小不同而不同）：
現在用在音響上的功率MOS又分正溫和負溫管，如K1058等是負溫管，溫度越高同樣的Vgs得到的ID越小。IRFP240等是正溫管，溫度越高，Vgs開啟電壓越低，同樣的Vgs下得到的ID越大。（但溫度越高耗散功率會越小，可控的電流也會越小）
兩種MOS在音響應用中有什么區別呢？
負溫管會自動溫度補償，所以無需溫補，還有個好處就是：就算管子不配對都可以直接并管工作，不會對性能產生太大影響，甲類下每只管都有電流流過，不會有管子截止，電流會因為各管的溫度不平衡而達到電流的趨平衡。
正因為負溫管會隨溫度影響電流變小，所以，有大能量的聲音時，晶圓的熱瞬時升高后電流下降導致腳軟。音色表現為松松散散，中高音不錯。要想得到好點的低音還得多多并管才行。
正溫管比較麻煩。它對溫度很敏感，溫度變化一兩度，Vgs就變化很大了。100度溫差下Vth（開啟電壓）相差有1V多，配管時，手拿久一點配出來的Vth就不對了，沒法保證每只管子的溫度是相同的，就沒法保證配出來的管子是配對的。
但正因為它是正溫的，所以電流控制能力超強，能量源源不斷的送給喇叭，動態凌厲。又因為MOS輸入特性跟電容一樣，其本身可以過濾掉音頻的毛刺，使聲音更圓潤。
如下是MOS的輸入特性：

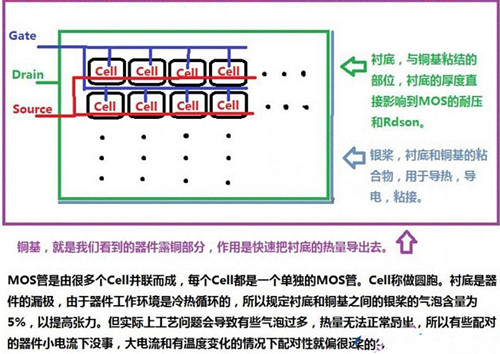

MOS的結構：MOS是由一個一個的小晶圓胞并聯而成，晶圓和銅基之間用銀槳粘合，MOS管的內部等；
MOS管的配對精度要求和三極管不同，三極管在100度變化范圍內BE極電壓的變化率在20～40mV之間（1mA下測試）。而MOS管在100度變化范圍內GS間電壓的變化率在1V～1.4V之間（同樣1mA下測試）。相差太遠，兩種根本不能按同樣標準來配對。
