平常在工作中，免不了要使用各種電壓等級的電源。有時候也會遇到不是標準電壓輸入如＋9V，或者＋3V電壓。如何利用現有的資源簡單、快速得到自己想要的輸入電壓呢，如果有DC-DC調壓器不就可以實現嗎？
一提到大功率DC-DC調壓器，大家就會聯想到它那復雜的電路，很多的電子元器件，尤其是給我們自制帶來極大的不便的開關變壓器。今天向大家介紹的這款大功率DC-DC調壓器，僅需四個電子元器件。
這四個電子元件為：一個1K/2W的電阻，一個10K的可調電阻，一個IRF640型場效應管，一個精密基準電壓源TL431。從輸入端輸入一定的直流電壓，通過調節10K的可調電阻，在輸出端就可以得到你想要的任意電壓值。
此款大功率DC-DC調壓器的調壓范圍為：0V至輸入電壓之間。由于是大功率的，通過IRF640的電流會很大，必須給IRF640加裝一定的散熱片，以保證穩定可靠的工作。
大功率DC-DC調壓器的電路原理圖

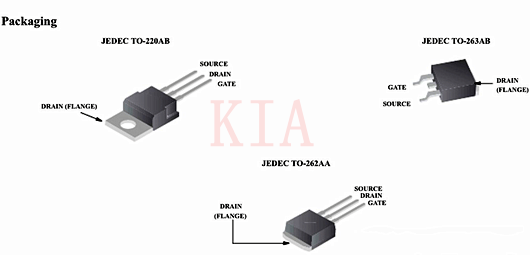

IRF640的外形圖和管腳排列

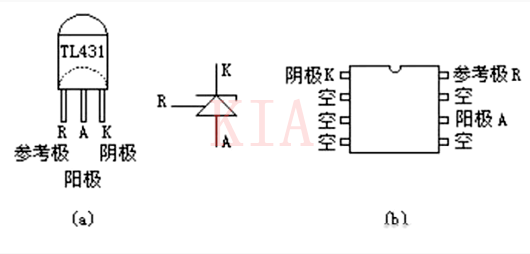

TL431的外形圖和管腳排列
由于元件很少，自制時也可不用電路板，可直接搭焊。只要元件是好的，電路不接錯，就可以一裝即成，很適合初學者制作。功率的大小由兩點所決定：
1.輸入直流電源本身的功率。
2.場效應管的功率。輸入直流電壓的大小由場效應管的耐壓所決定。
此款大功率DC-DC調壓器穩定可靠。此外，場效應管還可以用IRF1010，75N75等型號的N溝道場效應管直接代用。經試驗，幾乎所有的N溝道場效應管均可以使這個電路正常工作。
