RCD鉗位電路

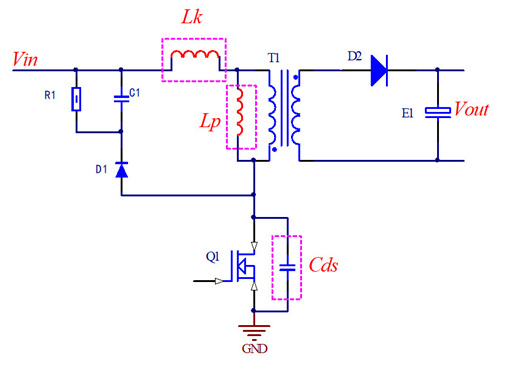

反激式開關電源的RCD鉗位電路由電阻R1、電容C1和二極管D1組成，如下圖，其中：Lk為變壓器的漏感，Lp為變壓器原邊繞組電感、Cds為Q1的寄生電容、T1為變壓器、Q1是開關管、D2是輸出整流二極管，E1是輸出濾波電容。

變壓器漏感Lk與原邊電感Lp串聯，原邊電感Lp與變壓器T1并聯。原邊電感Lp的能量可通過理想變壓器T1耦合至副邊，給后端負載提供能量。但變壓器漏感Lk的能量無法耦合至副邊，只能通過寄生電容釋放能量，引起的尖峰電壓，可以通過電阻R1吸收回路吸收能量。

1、工作原理

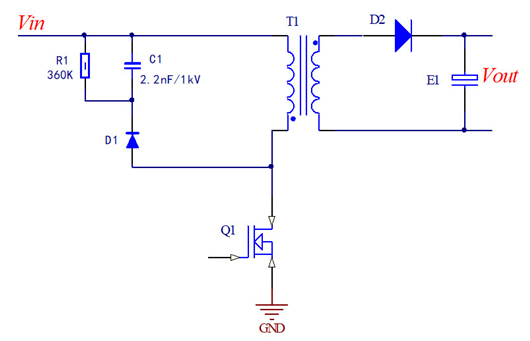

為了簡化，其他的元器件已去掉，工作過程：Vin是整流之后的直流脈動電壓，當開關管Q1關斷時，漏極電流迅速下降，變壓器原邊電流給Cds充電，D1導通。由于C1容值遠大于Cds，所以Lk釋放的能量主要給C1充電。

由于電容電壓具有不能突變的特性，且電容值越大電壓變化率越小，因此C1的存在，降低了開關管漏源電壓尖峰值，減小了開關管電壓變化率，電源的EMI也就較好。

當繞組中的電流反向時，D1截止，C1充電結束，此時C1通過R1放電，C1吸收的漏感能量通過R1來消耗。

開關電源 RCD鉗位電路

2、Uds關鍵波形分析

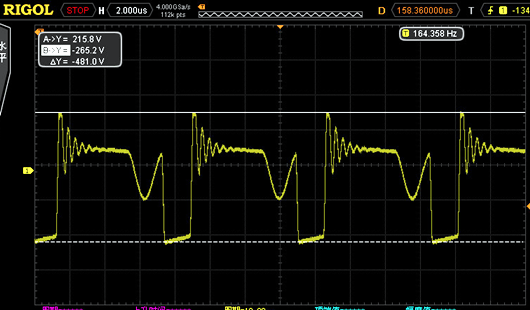

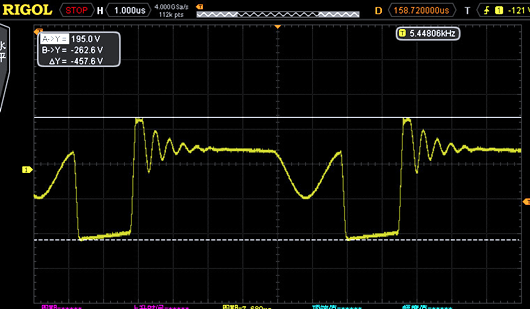

1）下圖是開關管Q1的Vds電壓隨著時間變化的波形圖，t1時刻前也就是縱坐標為零時候，Q1導通，由于變壓器原邊電感較大，且電感兩端電壓與電流變化率成正比，因此流經漏感電流線性上升，到t1時刻，Q1斷開；

2）t1至t2時刻時，由于變壓器原邊電感的作用，流經變壓器的原邊電流基本不變，且此時RCD鉗位電路中的二極管關斷，輸出電路的二極管D2反向截止。這一階段可以認為是變壓器的原邊電流對Q1的寄生電容Cds恒流充電。

而在此時電容C1向R1緩慢放電，當漏極電壓大于整流后的輸入電壓與變壓器副邊的反饋電壓之和后，變壓器原邊的能量耦合到副邊，并經整流二極管D2整流，以及E1電容濾波之后開始向負載提供能量。

3）t2時刻后，ds大于輸入電壓與C1此時的兩端電壓之和，二極管D1導通，流經D1的電流急劇上升，同時鉗位電容C1不斷充電，直至t3時刻變壓器原邊電流下降為零時，二極管D1再次關斷，此時漏極電壓升至最大值。

4）t3時刻后由于寄生電容Cds兩端電壓大于輸入電壓，將有一反向電壓加在變壓器原邊兩端，因此，Cds與變壓器原邊勵磁電感及其漏感開始諧振，諧振期間，開關管的漏極電壓逐漸下降，儲存于Cds中的能量的一部份將轉移到副邊，另一部分能量返回輸入電源，直到諧振結束，漏極電壓穩定至直流輸入電壓（Vin）與變換器次級反射電壓（Vor）之和大小。

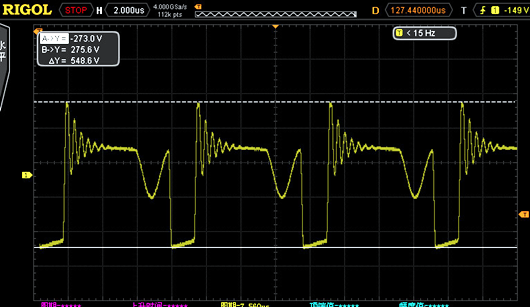

為方便理解，對Q1關斷時候的尖峰端Uds的波形電壓解剖分析，在下圖中，Vdsmax=Vinmax+Vor+Vspike，其中：

Vds：Q1中D與S兩端電壓

Vin：直流輸入電壓

Vor：變壓器次級反射電壓

Vspike：變壓器初級漏感造成的尖峰電壓

開關電源 RCD鉗位電路
