穩壓二極管應用電路

1、穩壓二極管典型直流穩壓電路分析

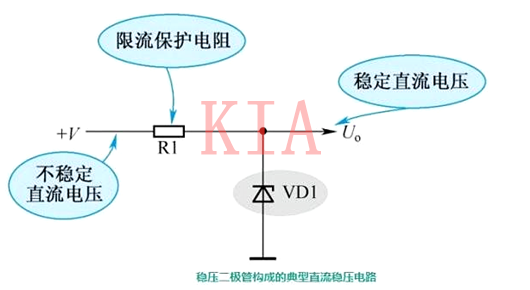

穩壓二極管主要用來構成直流穩壓電路，這種直流穩壓電路結構簡單，穩壓性能一般。下圖所示是穩壓二極管構成的典型直流穩壓電路。電路中，VZ1是穩壓二極管，R1是VZ1的限流保護電阻。

未經穩定的直流工作電壓通過R1加到穩壓二極管上，由于工作電壓遠大于VZ1穩壓值，所以VZ1進入工作狀態，其兩端得到穩定的直流電壓，作為穩壓電路的輸出電壓。

當直流工作電壓大小波動時，流過R1和VZ1的電流大小隨之相應波動，由于穩壓二極管VZ1穩壓不變，這樣直流電壓大小波動的電壓降在電阻R1上。

2、電子濾波器中的穩壓二極管

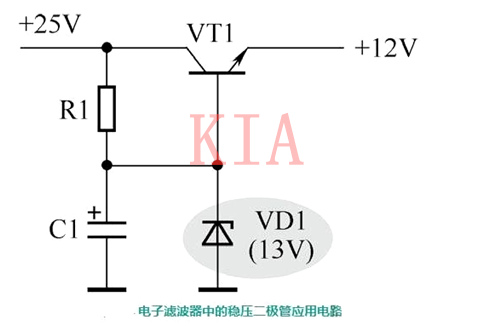

下圖所示是電子濾波器中的穩壓二極管應用電路。電路中，VZ1是穩壓二極管，VT1是電子濾波管，C1是VT1基極濾波電容，R1是VT1偏置電阻。

在穩壓二極管導通后，VT1基極電壓被穩定在13V，根據三極管發射結導通后的結電壓基本不變特性可知，這時VT1發射極直流輸出電壓也是穩定的，達到穩定輸出電壓目的。

3、穩壓二極管構成的浪涌保護電路

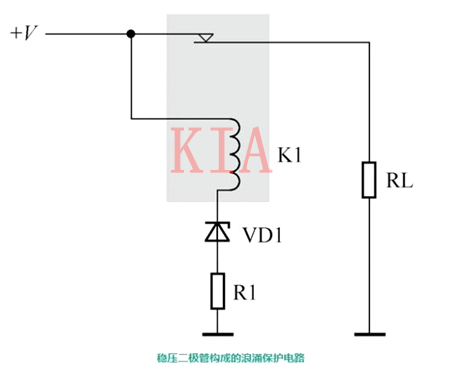

下圖所示是穩壓二極管構成的浪涌保護電路。電路中，K1是繼電器，VZ1是穩壓二極管，R1是限流保護電阻，RL是負載電阻。

當工作電壓沒有浪涌出現時，工作電壓沒有高到足以使穩壓二極管VZ1導通的程度，這時VZ1截止，沒有電流流過繼電器K1，K1的觸點保持導通狀態，工作電壓通過繼電器觸點為負載RL正常供電。

當工作電壓出現浪涌時，由于電壓升高，穩壓二極管VZ1導通，這時有電流流過繼電器K1，K1的觸點斷開，電壓不能通過繼電器觸點為負載RL供電，達到保護負載RL的目的。

4、穩壓二極管構成的過電壓保護電路

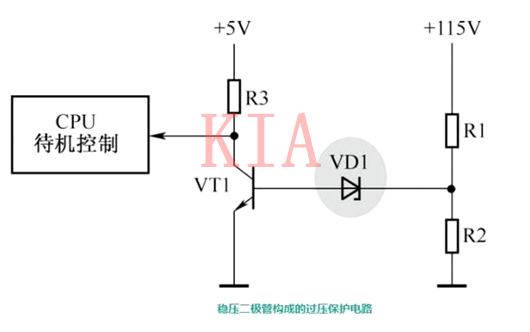

下圖所示是穩壓二極管構成的過電壓保護電路。電路中VZ1是穩壓二極管，VT1是控制管，+115V是主工作電壓。

電阻R1和R2構成115V直流工作電壓的分壓電路，分壓后的電壓通過穩壓二極管VZ1加到VT1基極，當115V電壓大小正常時，R1和R2分壓后的電壓不足以使穩壓二極管導通，這時VT1基極電壓為0，VT1截止，其集電極為高電平，此時待機保護電路不動作，電路正常工作。

當電壓高于115V時，R1和R2分壓后的電壓足以使穩壓二極管VZ1導通，這時VT1飽和導通，其集電極為低電平，通過待機控制線的控制使電路進入待機保護狀態。

5、功率放大器中的過電壓保護電路

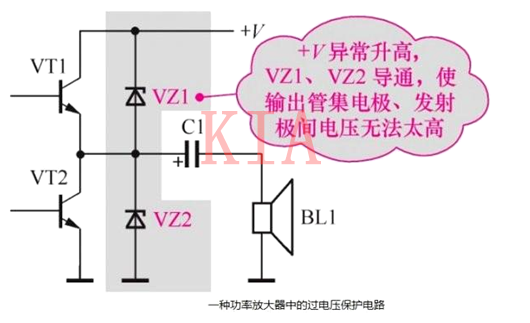

下圖所示是一種功率放大器中的過電壓保護電路。電路中，VZ1和VZ2是保護二極管，是穩壓比較高的穩壓二極管。VT1和VT2是功率放大器中的兩只輸出管。

（1）直流工作電壓正常時：穩壓二極管VZ1和VZ2不導通，相當于開路，對功率放大器正常工作無影響。

（2）保護時電路分析：直流電壓異常升高，穩壓二極管VZ1、VZ2便擊穿，鉗住VT1和VT2管集電極與發射極之間直流工作電壓，使VT1和VT2管集電極與發射極之間直流工作電壓不會進一步增大，以達到保護功放輸出管的目的。

6、穩壓二極管構成的限幅電路

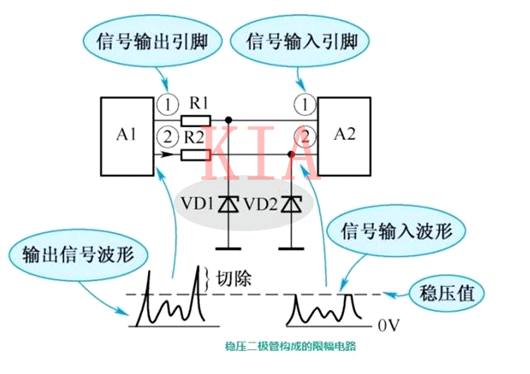

下圖所示是穩壓二極管構成的限幅電路。電路中，A1和A2是集成電路，VZ1和VZ2是穩壓二極管。

從集成電路A1的1腳輸出信號通過R1加到集成電路A2的1腳。當集成電路A1的1腳輸出信號幅度沒有超過VZ1穩壓值時，這一信號完整的加到集成電路A2的1腳上；

當集成電路A1的1腳輸出信號幅度超過VZ1穩壓值時，幅度超過部分使VZ1導通，信號幅度的最大值被限制，達到限幅目的。

1）R2和VZ2構成的限幅電路與R1和VZ1構成的電路工作原理一樣，只是它用來限制集成電路A1的2腳輸出信號幅度。

2）R1和R2的作用一樣，它用來傳輸集成電路A1和A2之間的信號，同時也是VZ1和VZ2的限流保護電阻。

3）限幅電路只是限去電壓值超過穩壓二極管穩壓值的部分，對于信號電壓幅度小于穩壓二極管穩壓值的部分無限副作用。

7、穩壓二極管構成的電弧抑制電路

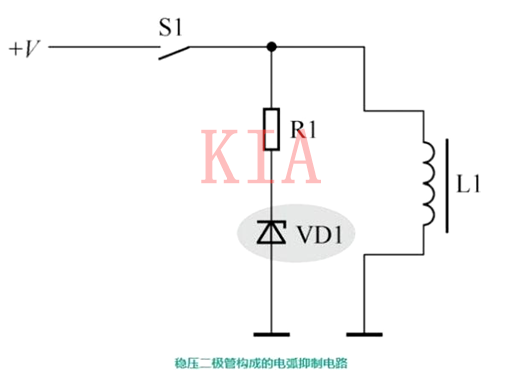

下圖所示是穩壓二極管構成的電弧抑制電路，這種電路通常用于一些功率較大的電磁吸鐵控制電路中。電路中，VZ1是穩壓二極管，L1是電感，R1是限流保護電阻，S1是電源開關。

這一電路的工作原理是：在電源開關S1從接通轉為斷開時，電感L1兩端產生的方向電動勢為上正下負，這一反向電動勢很大，通過R1加到了穩壓二極管VZ1兩端，使之導通，這樣將反向電動勢能量釋放，使開關S1上不會產生很大的電動勢，從而不能產生電弧，達到了消弧目的。

電源開關S1正常接通時，直流電壓通過R1加到VZ1上的電壓不夠大，不足以使VZ1導通，所以VZ1處于截止?fàn)顟B(tài)，不影響電路正常工作。
