輸入輸出分析

1.什么是輸入，什么是輸出？

判斷輸入和輸出端 和電流方向是沒有關系的。

接受外界信號改變的一端是輸入端。由輸入端引起的變化，就可以叫做輸出。

例如：傳感器要接受信號，可以說傳感器是輸入端。但是PLC要讀取傳感器的電平，此時傳感器輸出的信號相對于PLC，就叫輸出端。

2.什么是NPN,什么是PNP?

一般說NPN，PNP指的是輸出類型。

傳感器分NPN型和PNP型：一般三級管指的都是共射基模式,集電極輸出。

導通情況下（集電極與發射極），NPN 集電級 0v電壓， PNP集電極24V電壓。

總結：

NPN型只能輸出0V,公共端接24 V

PNP型只能輸出24V,公共端接0V。

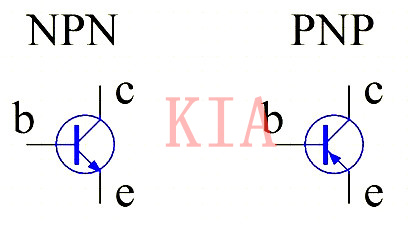

PNP、NPN分析

1、區別

NPN 是用 B→E 的電流（IB）控制 C→E 的電流（IC），E極電位最低，且正常放大時通常C極電位最高，即 VC > VB > VE

PNP 是用 E→B 的電流（IB）控制 E→C 的電流（IC），E極電位最高，且正常放大時通常C極電位最低，即 VC < VB < VE

如今流行的電路圖畫法，"陽上陰下”，也就是“正電源在上負電源在下”。

那NPN電路中，E 最終都是接到地板（直接或間接），C 最終都是接到天花板（直接或間接）。PNP電路則相反，C 最終都是接到地板（直接或間接），E 最終都是接到天花板（直接或間接）。

對于共射組態，可以粗略理解為把VE當作“固定”參考點，通過控制VB來控制VBE（VBE=VB-VE），從而控制IB，并進一步控制IC（從電位更高的地方流進C極，也可以把C極看作朝上的進水的漏斗）。

2、作為開關的常用方式

三極管做開關時，工作在截止和飽和兩個狀態；

一般是通過控制三極管的基極電壓Ub來控制三極管的導通與斷開；

對于NPN來說，使Ube<Uon，三極管斷開，Ube>Uon，三極管導通，（基極電位高于射級點位一定值的時候?qū)ǎ┢渲幸话鉛e接地，則只需控制Ub,使Ub>Uon即可使之導通；

對于PNP來說，使Ueb<Uon，三極管斷開，Ueb>Uon，三極管導通，（基極電位低于射級點位一定值的時候?qū)ǎ┢渲幸话鉛c接地，所以要使三極管導通既要控制Ue又要控制Ub使Ueb>Uon才行。

所以一般是Ue為某個固定電壓值，只通過控制Ub來就可以控制三極管的導通與斷開。

三極管導通與否一般看基極電位和射極電位的電壓差，所以要保證射擊的電壓的狀態是確定的，所以在使用的時候一般射級接GND(NPN),或者接VCC(PNP)。

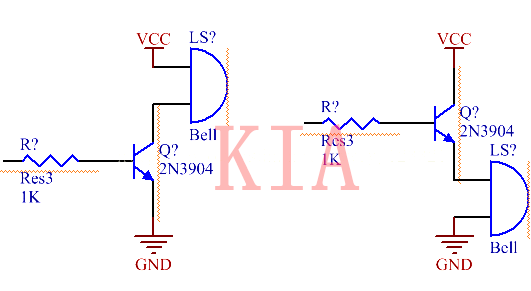

所以對于NPN，一般采取的用法如下圖的左側所示：

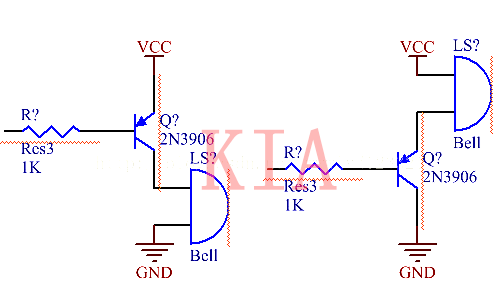

對于PNP，一般如下圖的左側所示：
