什么是電源ic？電源IC作用、選購詳解-KIA MOS管
信息來源：本站 日期：2021-05-19

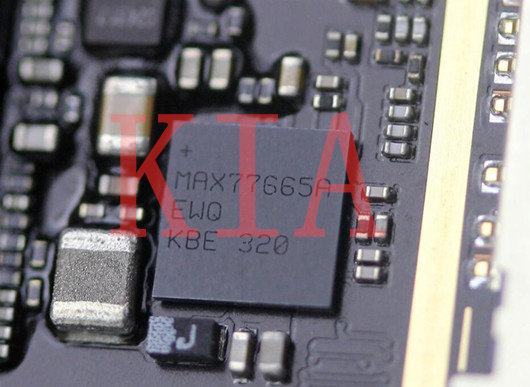

電源ic是指開關電源的脈寬控制集成，電源ic靠它來調整輸出電壓電流的穩定，生活中需要用到它的電器有電視機，電冰箱等等。隨著電子技術的發展, 尤其是目前便攜式產品流行和節能環保的提倡, 電源ic發揮的作用越來越大。
幾年前, 電源ic還僅僅是集成穩壓器件和DC/DC轉換器, 但現在電源ic涵蓋很多內容,包括DC/DC、LDO(低壓差線形穩壓器)、電池充放電管理、PWM控制器、Reset、PFC(功率因數校正)、節能控制、功率MOSEFT等等。
電源ic現在的發展趨勢已經不局限于單一功能，而是將各種功能整合在一起，所以電源ic目前更多的被稱為電源管理ic，或電源管理單元(PMU)。
電源IC的作用，按類型可分為：
1、用于穩壓的LDO；
2、用于電壓變換的DC/DC ；
3、用于脈寬調制的PWM；
4、用于電池充放電和電量檢測的電池管理芯片；
5、用于大功率輸出的功率場效應管。
選擇電源IC不僅僅要考慮滿足電路性能的要求及可靠性，還要考慮它的體積、重量、延長電池壽命及成本等問題。這里給出一些選擇基本原則，供參考。
1、優先考慮升壓式DC/DC變換器
采用升壓式DC/DC變換器不僅效率高并且可減少電池數（減小整個電源體積及重量）。
例如MAX1674/1675高效率、低功耗升壓式DC/DC變換器IC，其靜態電流僅16μA，在輸出200mA時效率可達94%，在關閉電源時耗電僅0.1μA，并可選擇電流限制來降低紋波電壓。
2、采用LDO的最佳條件
當要求輸出電壓中紋波、噪聲特別小的場合，輸入輸出電壓差不大，輸出電流不大于100mA時采用微功耗、低壓差（LDO）線性穩壓器是最合適的。
例如，采用3節鎳鎘、鎳氫電池或采用1節鋰離子電池，輸出3.0～3.3V電壓，工作電流小于100mA時，電池壽命較長，并且有較高的效率。
例如采用超微功耗線性穩壓器BAW03A～06A，其靜態電流僅1.1μA，輸出電壓有1.2、1.3、1.4、1.5、1.7、1.8、2、2.1、2.3、2.5、2.7、.28、2.9、3.0、3.1、3.2、3.3、3.4、4.0、4.2、4.3、4.5、5.0、5.8、6.0V，可供用戶選擇，輸出電流30mA～50mA。
MAX8867/8868輸出噪聲為30μVrms。而另一種低功耗、低壓差LDO器件GMT7250，其靜態電流180μA，輸出100mA時壓差小于85mV。該器件溫度穩定性好，典型值為31ppm/℃，并且有電源工作狀態信號輸出及關閉電源控制。
該器件有固定電壓輸出：3.3V、4.85V、5.0V三種，并且可外接兩電阻來設定輸出電壓，輸出電壓范圍為1.2～9.75V，輸出電流可達250mA，適合大多數便攜式產品應用。
3、需負電源時盡量采用電荷泵
便攜式儀器中往往需要負電源，由于所需電流不大，采用電荷泵IC組成電壓反轉電路最為簡單，若要求噪聲小或要求輸出穩壓時，可采用帶LDO線性穩壓器的電荷泵IC。
例如，MAX1680/1681，輸出電流可達125mA，采用1MHz開關頻率，僅需外接兩個1μF小電容，輸出阻抗3.5Ω，有關閉電源控制（關閉時耗電僅1μA），并可組成倍壓電路。
