場效應管橋式整流電源分享-KIA MOS管
信息來源：本站 日期：2021-03-19
普通6V低電壓橋式整流電源，在整流二極管內阻上的電壓降往往占去了輸入電壓的25％，即有1.5V的電壓降損耗。
采用肖特基快速二極管雖然可以減少50％的損耗，但仍然不能達到零功耗的理想狀態。
場效應管橋式整流器是用四個MOS場效應管取代整流二極管組成的全波整流電路，以其導通時的低內阻特性，有效地提高了低電壓整流電路的效率。

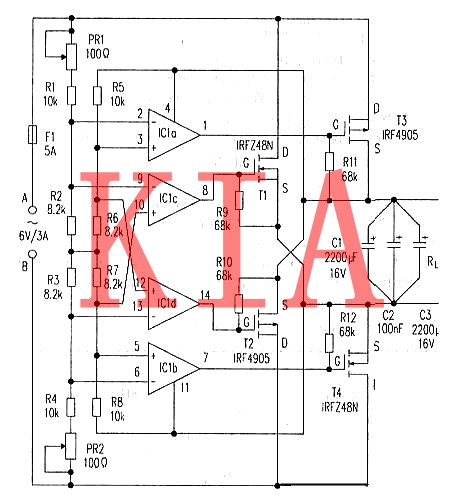

電路中由IC(TL084)構成四個比較器，分別驅動場效應管T1～T4。PR1、R1～R4、PR2是交流輸入分壓取樣電路。R5～R8為直流輸出分壓取樣電路。
當交流正半周輸入電壓幅值高于整流電源輸出電壓時，IC1a、IC1b的反相端電壓高于同相端電壓，于是這兩個比較器翻轉，分別驅動T3、T4導通，電流由電源的A端通過T3、負載RL、T4返回至B端，完成交流正半周的整流過程。
在交流輸入負半周時，IC1a、IC1b翻轉，T3、T4截止，同時，IC1c、IC1b翻轉，分別驅動T1、T2導通,進入交流電負半周整流。
由于場效應管具有瞬時二極管單向?qū)щ娞匦裕诮油ㄕ麟娫磿r(shí)，其中的一對場效應管首先導通，向IC提供啟動電壓。
R2、R3、R6、R7分壓電阻，在整流電源電壓為6V、9V或12V時，分別取值為8.2kΩ、15kΩ或22kΩ；
為了避免因電阻阻值的誤差，導致場效應管工作狀態的差異，引起額外功耗，選用電阻元件的精度應在1％～0.1％之間。
所選用的P溝道場效應管IRF4905的工作參數為：Umax=55V、Imax=75A、導通電阻為22mΩ；N溝道場效應管IRFZ48N的工作參數為：Umax=55V、Imax=64A、導通電阻為35mΩ。
