在開關電源的應用電路中，我們測試MOS管或者二極管兩端的電壓，經常能夠觀測到其在開關狀態下的“振鈴”現象。

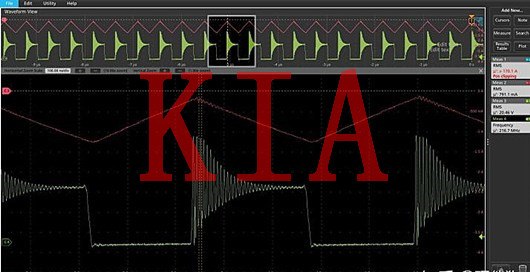

如下圖，CH4為 某個BOOST電路二極管兩端的電壓，當MOS關閉的瞬間，二極管兩端產生的嚴重的振鈴現象。
振鈴信號一般頻率較高，會對周圍的器件產生EMI干擾，影響其他器件的正常工作，甚至燒毀器件。
因此，需要我們在設計電路的時候將振鈴控制在一個合理的范圍內。這里需要注意區分的是“振鈴”還是“超調”，當開關電源出現負載突變，通過反饋回路對輸出電壓進行動態調節，此時可能會產生一些超調，但是該超調并不等同于回路上的振鈴。

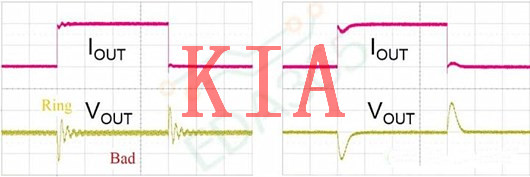

如下圖所示，左圖展示了高頻的振鈴疊加在輸出電壓上，而右圖展示了由于電源自身的反饋回路引起的超調。
我們知道，振蕩一般是由于開關回路中的寄生參數引起的；

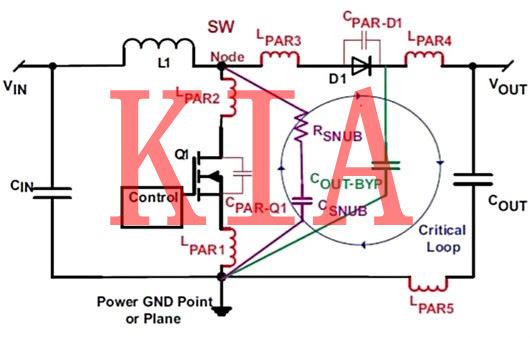

下圖展示了BOOST關鍵回路中的寄生參數，寄生的電容電感和采樣電阻構成了LCR串聯諧振，環路越長寄生的電感也就越大；
寄生電容一般由半導體器件的結電容引起，MOS和二極管都存在這樣的寄生電容，因此，寄生參數的水平也決定了開關器件工作頻率的上限。
我們在設計電源的時候要盡量減小關鍵路徑上的長度，同時要選用合適的開關器件。
問題的等效
這樣我們可以把“振鈴”問題等效成一個LCR串聯諧振的問題，L主要存在于Layout的關鍵路勁中，C存在于開關器件的結電容，R主要為關鍵路徑內的采樣電阻。
我們知道存在三種阻尼狀態過阻尼、欠阻尼和臨界阻尼。我們最希望調節到的狀態是稍微有一點點欠阻尼即可，這樣兼顧了響應時間和穩定性。
其中：
最后，對振鈴的抑制就是轉化成對阻尼系數的調節。
1、控制關鍵路徑上的寄生參數通過合理的布局器件和Layout將環路的寄生參數降到最低。
2、采用寄生參數更小的器件。
3、提高采樣電阻值，增大阻尼系數，該方法會增加采樣電阻上的損耗。
4、增大驅動電阻，減緩開關器件的速度，該方法會增加開關管上的損耗。
5、通過RC-snubber 吸收電路減緩振鈴，該方法會增加開關管上的損耗。
以上的幾種方法需要根據電路的實際情況進行靈活應用，同時要評估對整機的效率以及散熱的影響。
