三極管和MOS管的基本特性

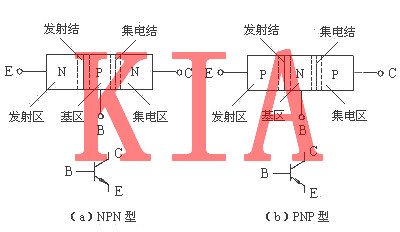

三極管是電流控制電流器件，用基極電流的變化控制集電極電流的變化。有NPN型三極管(簡稱P型三極管)和PNP型三極管(簡稱N型三極管)兩種，符號如下：

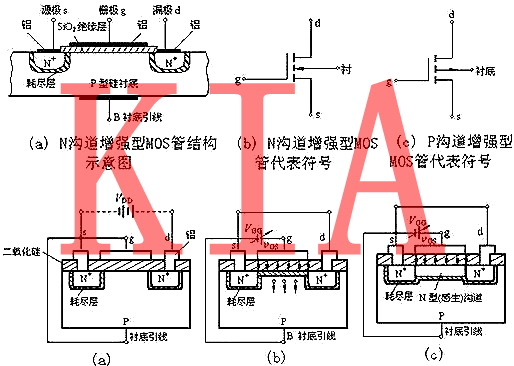

MOS管是電壓控制電流器件，用柵極電壓的變化控制漏極電流的變化。有P溝道MOS管(簡稱PMOS)和N溝道MOS管(簡稱NMOS)，符號如下(此處只討論常用的增強型MOS管)：
(1)P型三極管，適合射極接GND集電極接負載到VCC的情況。只要基極電壓高于射極電壓(此處為GND)0.7V，P型三極管即可開始導通。
基極用高電平驅動P型三極管導通(低電平時不導通)；基極除限流電阻外，更優的設計是，接下拉電阻10-20k到GND，使基極控制電平由高變低時，基極能夠更快被拉低，P型三極管能夠更快更可靠地截止。
(2)N型三極管，適合射極接VCC集電極接負載到GND的情況。只要基極電壓低于射極電壓(此處為VCC)0.7V，N型三極管即可開始導通。
基極用低電平驅動N型三極管導通(高電平時不導通)；基極除限流電阻外，更優的設計是，接上拉電阻10-20k到VCC，使基極控制電平由低變高時，基極能夠更快被拉高，N型三極管能夠更快更可靠地截止。
PMOS低電平驅動-如上所述：

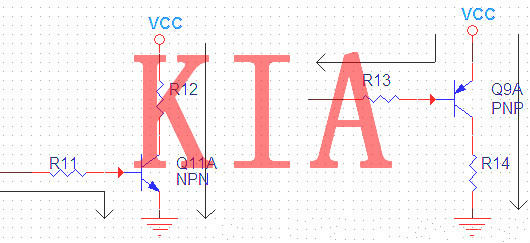

對NPN三極管來說，最優的設計是，負載R12接在集電極和VCC之間。不夠周到的設計是，負載R12接在射極和GND之間。
對PNP三極管來說，最優的設計是，負載R14接在集電極和GND之間。不夠周到的設計是，負載R14接在集電極和VCC之間。
這樣，就可以避免負載的變化被耦合到控制端。從電流的方向可以明顯看出。
(3)PMOS，適合源極接VCC漏極接負載到GND的情況。只要柵極電壓低于源極電壓(此處為VCC)超過Vth(即Vgs超過-Vth)，PMOS即可開始導通。
柵極用低電平驅動PMOS導通(高電平時不導通)；柵極除限流電阻外，更優的設計是，接上拉電阻10-20k到VCC，使柵極控制電平由低變高時，柵極能夠更快被拉高，PMOS能夠更快更可靠地截止。
(4)NMOS，適合源極接GND漏極接負載到VCC的情況。只要柵極電壓高于源極電壓(此處為GND)超過Vth(即Vgs超過Vth)，NMOS即可開始導通。
柵極用高電平驅動NMOS導通(低電平時不導通)；柵極除限流電阻外，更優的設計是，接下拉電阻10-20k到GND，使柵極控制電平由高變低時，柵極能夠更快被拉低，NMOS能夠更快更可靠地截止。
如上所述：

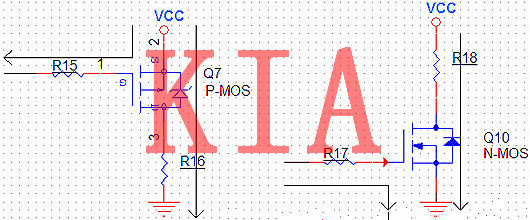

對PMOS來說，最優的設計是，負載R16接在漏極和GND之間。不夠周到的設計是，負載R16接在源極和VCC之間。
對NMOS來說，最優的設計是，負載R18接在漏極和VCC之間。不夠周到的設計是，負載R18接在源極和GND之間。
為避免負載的變化被耦合到控制端(基極Ib或柵極Vgs)的精密邏輯器件(如MCU)中，負載應接在集電極或漏極。
