當我們拿到一個焊機不知道內部電路中是IGBT模塊還是MOS管時，可以用下面的兩種方法來區別它們：
1.看原件外部的型號代碼，上網搜索型號就可以知道是IGBT還是mos管了，因為各大廠商生產的IGBT管和MOS管型號代碼是不一樣的。也可以查下焊機廠家的產品樣本說明書。

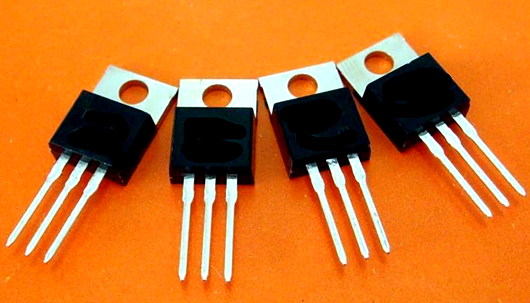

2.當看不清型號和代碼時，可以用萬用表的二極管導通檔測量管子的最右邊一個腳與中間一個腳，如果從右腳到中間腳是導通的，則是MOS管（N-MOS的話是右邊腳為正，中間腳為負，P-MOS的話是右邊腳為負，中間腳為正），如果兩個方向都不通就是IGBT。
MOS管一般用在小功率焊機上，MOS管一般特性就是小電流比較穩定，成本低廉，小型號民用機用的比較多。IGBT一般用在大功率焊機上，穩定性和頻率比MOS管更穩定，只是造價比較高，一般用在工業焊機。
根據焊機結構來說，MOS管在逆變電源里使用數量比較多，單個安數在9-20A，做到較大型號的焊機，400A或者500A的時候使用數量在32-40個，長時間容易出現頻率不齊的問題。
IGBT一般都是兩個模塊，只需要根據焊機型號來選擇模塊安數就可以了。IGBT是普遍用在工業機型上的元器件，耐壓、電流安數、瓦數都要大很多。
逆變焊機中的MOS管和IGBT是起什么作用的？
“逆變”與“整流”是兩個相反的概念。整流是把交流電變換為直流電的過程，而逆變則是把直流電改變為交流電的過程，采用逆變技術的弧焊電源稱為“逆變焊機”。
逆變焊割設備的工作過程，是將三相或單相 50Hz 工頻交流電整流、濾波后得到一個較平滑的直流電，由 IGBT或場效應管組成的逆變電路將該直流電變為15～100kHz 的交流電，經中頻主變壓器降壓后，再次整流濾波獲得平穩的直流輸出焊接電流（或再次逆變輸出所需頻率的交流電）。
逆變焊割設備的控制電路由給定電路和驅動電路等組成，通過對電壓、電流信號的回饋進行處理，實現整機循環控制，采用脈寬調制PWM 為核心的控制技術，從而獲得快速脈寬調制的恒流特性和優異的焊割工藝效果。
逆變過程需要大功率電子開關器件， 采用絕緣柵雙極晶體管IGBT作為開關器件的的逆變焊機稱為IGBT逆變焊機。
焊接時電路是閉合的，正是因為電路是閉合的才使得在整個閉合電路的電流處處相等；由于各處的電阻是不一樣的，特別是在不固定接觸處的電阻最大，這個電阻在物理學上稱為接觸電阻。
根據電流的熱效應定律(也叫焦爾定律)，Q=I2Rt可知，電流相等，則電阻越大的部位發熱越高，電焊在焊接時焊條的觸頭與被焊接的金屬體的接觸處的接觸電阻最大；
則在這個部位產生的熱量自然也就最多，焊條又是熔點較低的合金，很快被熔化，熔化后的合金焊條芯沾合在被焊物體上后經過冷卻，就把焊接對象粘合在一塊了。
由于逆變焊機是一典型的開關電源（輸出特性又有很大特點），輸出功率大，工作環境變化大，所以要求元器件質量要好，這樣才能保證工作的穩定型，壽命長。

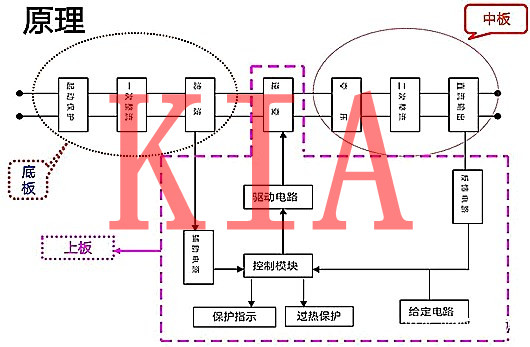

mos管的機器由底板，上板，中板，三部分組成。
交流電輸入后，經過整流橋進行一次整流，經過電容進行濾波，之后底板的這個直流到達上板的逆變管和中板的變壓器進行逆變和降壓，最后再經過中板的快恢復二極管進行二次整流，變成符合焊接需要的70伏左右的直流輸出。
以上是主回路部分的工作流程，此外焊機中還有一個輔助電路和控制電路。從底板給輔電板一個電壓，經過輔電產生一個24伏直流電，給控制板供電，若有24伏輔電，則焊機的電源指示燈會亮或者數顯表有顯示。
控制板上面有3525和3140兩個芯片。3525負責脈寬輸出，3140負責電流，電壓反饋。3525的控制信號進過兩組Z24，9Z24，給驅動板以驅動型號，驅動逆變管的開通與關斷。
