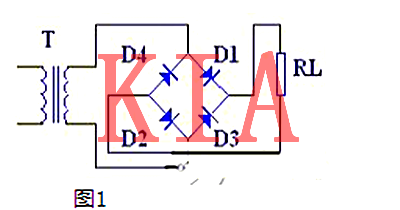

橋式整流電路，也可認為它是全波整流電路的一種，變壓器繞組按圖1方法接四只二極管。 D 1 ～ D 4 為四只相同的整流二極管，接成電橋形式，故稱橋式整流電路。利用二極管的導引作用，使在負半周時也能把次級輸出引向負載。
具體接法如圖所示，從圖中可以看到，在正半周時由D1、D2導引電流自上而下通過RL，負半周時由D3、D4導引電流也是自上而下通過 RL ， 從而實現了全波整流。
在這種結構中，若輸出同樣的直流電壓，變壓器次級繞組與全波整流相比則只須一半繞組即可，但若要輸出同樣大小的電流，則繞組的線徑要相應加粗。 至于脈動，和前面講的全波整流電路完全相同。
由于整流電路的輸出電壓都含有較大的脈動成分。為了盡量壓低脈動成分，另一方面還要盡量保留直流成分，使輸出電壓接近理想的直流，這種措施就是濾波。濾波通常是利用電容或電感的能量存儲作用來實現的。

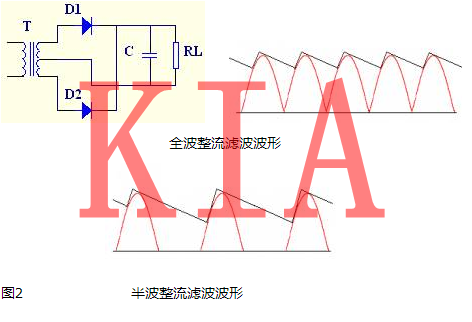

在本實驗電路中采用的是電容濾波，即在負載電阻RL上并聯一個濾波電容C，電路如圖2，濾波后的波形如下圖。
什么是整流橋，全橋整流電路的作用：

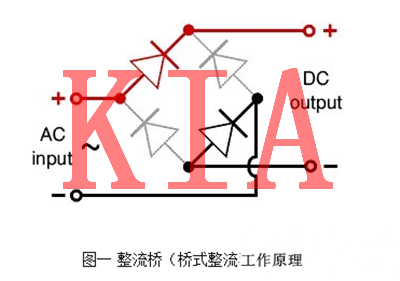

有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有+或-，兩個交流輸入端有~標記。
應用整流橋到電路中，主要考慮它的最大工作電流和最大反向電壓。
這款電源的整流橋部分采用了一體式的整流橋，整流橋的作用就是能夠通過二極管的單向導通的特性將電平在零點上下浮動的交流電轉換為單向的直流電，通常電源中采用的整流橋除了這種單顆集成式的還有采用四顆二極管實現的，它們的原理完全相同 作用就是整流，把交流電變為直流電。
實質上就是把4個硅二極管接成橋式整流電路之后封裝在一起用塑料包裝起來，引出4個腳，其中2個腳接交流電源，用~~符號表示，2個腳是直流輸出，用+ -表示。 特點是方便小巧。不占地方。
規格型號一般直接用參數表示：50伏1安，100伏5安等等。 如果你要使用整流橋，選擇的時候留點余量，例如要做12伏2安培輸出的整流電源，就可以選擇25伏5安培的橋。
選擇整流橋要考慮整流電路和工作電壓。
整流橋堆
整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

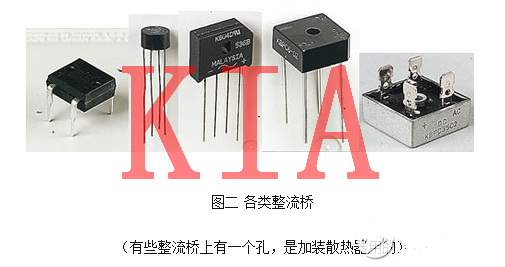

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。
全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。
常用的國產全橋有佑風YF系列，進口全橋有ST、IR等。
整流橋命名規則
一般整流橋命名中有3個數字，第一個數字代表額定電流，A;后兩個數字代表額電壓（數字*100），V
如：KBL410 即4A，1000V
RS507 即5A，700V
整流這一個術語，它是通過二極管的單向導通原理來完成工作的，通俗的來說二極管它是正向導通和反向截止，也就是說，二極管只允許它的正極進正電和負極進負電。
二極管只允許電流單向通過，所以將其接入交流電路時它能使電路中的電流只按單向流動，即所謂“整流”，用兩只管是半潑整流，四只是全潑整流。
橋式整流電路計算方法：

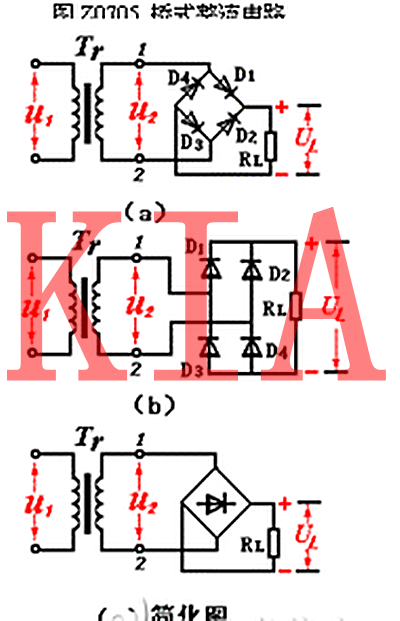

橋式整流電路如圖5所示，其中圖（a）、（b）、（c）是它的三種不同畫法。它是由電源變壓器、四只整流二極管D1~4 和負載電阻RL組成。四只整流二極管接成電橋形式，故稱橋式整流。

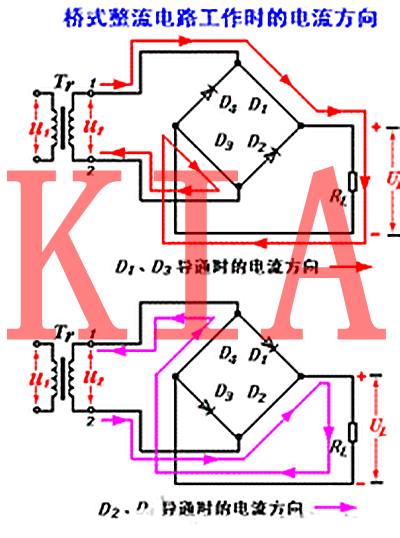

橋式整流電路的工作原理如圖6所示。在u2的正半周，D1、D3導通，D2、D4截止，電流由TR次級上端經D1→ RL →D3回到TR 次級下端，在負載RL上得到一半波整流電壓。
在u2的負半周，D1、D3截止，D2、D4導通，電流由Tr次級的下端經D2→ RL→D4 回到Tr次級上端，在負載RL 上得到另一半波整流電壓。
這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的計算與全波整流相同，即
UL = 0.9U2 GS0709
IL = 0.9U2／RL GS0710
流過每個二極管的平均電流為
ID = IL／2 = 0.45 U2／RL
每個二極管所承受的最高反向電壓為
目前，小功率橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器件，稱“硅橋”或“橋堆”，使用方便，整流電路也常簡化為圖Z0705（c）的形式。
橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管承受反壓大的缺點，但多用了兩只二極管。在半導體器件發展快，成本較低的今天，此缺點并不突出，因而橋式整流電路在實際中應用較為廣泛。
