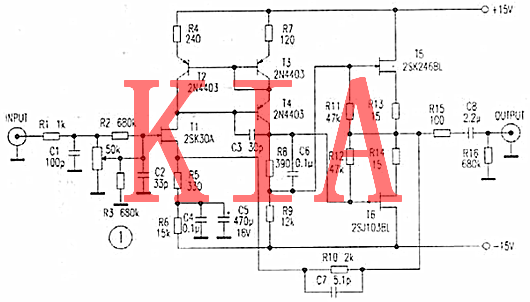

一、電路原理
場效應管輸入前級放大器：該TW-J26SN1前級放大器的輸入端采用單端1型場效應管做輸入級,單管輸入可獲對比差分輸入更低的噪音,更大的動態范圍, 接近電子管的輸入特性。
該輸入場效應管采用東芝生產的2SK30A(Y檔)型低噪聲型場效應管,其噪聲典型值為1.5dB。T2、 T3、 T4為超線性電壓放大,選用MOTOROLA生產的低噪聲管2N4403。
該管線性好、動態大、結電容低、高頻特性佳,做電壓放大非常優秀。輸出級采用東芝產2SK246BL / 2SJI03BL型場效應管,噪聲低, Idss電流達8一12mA ,線性好、頻響寬、音場寬闊。

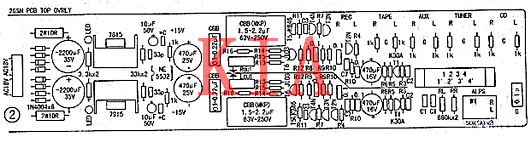

在此未采用一般的自給偏壓,而是采用固定偏壓沒計,使定位更準確,結像力更佳。前級增益A=1+(R10 / R5)=1+ (2000 / 330)=7倍,根據功放后級輸入靈敏度,可調整R10、R5比值來調整前級增益。其電路見圖1 ,整機元器件排列見圖2。

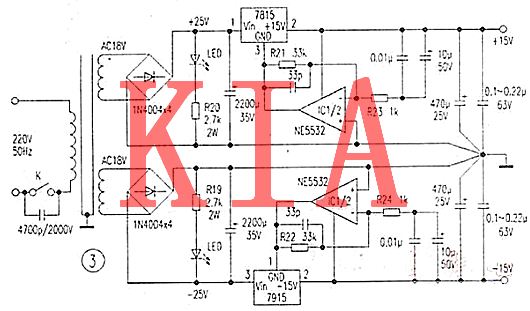

二、電源部分
采用雙18VAC輸入,雙橋整流。電路見圖3。
濾波電容采用35V2200uF電容,在電容前串入2W10Ω電阻,以便延長整流二極管導通角,使紋波濾除更干凈,對電路影響更小。采用7815、7915三端穩壓器與運放NE5532構成低噪聲、低內阻、超線性直流電源,使放音效果更佳。
電源穩壓輸出端采用470uF/16-25V并0.1uF濾波,該電解電容可選220uF-470uF進口優質電解電容,如日本ELNAFOR AUDIO(棕色金字) , Nichicon MUSE(綠色) ,德國ROE(金色) , SIEMENS(黑色) , FRAKO(金黃色) ,英國BHC(黑色,藍色)等,該電容對音質影響較大。
輸入端采用四組鍍金RCA輸入端子,分別是CD、TUNER、 AUX、TAPE。 為了減少引線,已直接焊接在印刷板上。
REC為錄音輸出端,該端通過拉索開關選擇到哪一擋輸入,即和哪一擋輸入通,該端無電壓放大。錄音時還可繼續放音。輸入電位器采用日本ALPS 2x 50k(A)指數型音量專用電位器,采用進口無氧銅排線焊接,方便安裝到面板上。
電源部分:變玨器選用20W-80W的優質環形、R型、E型鐵心,雙18V采用雙線并繞,四線引出,以保證兩線圈內阻一致。注意一般雙18VAC中心帶抽頭的三線輸出端變壓器不能使用。
三、接線及安裝
“CD、TUNER、 AVX、TAPE” 為輸入選擇；
“REC”為錄音輸出；
“ROUT”為左聲道輸出；
“LOUrr”為右聲道輸出；
“G”為前級接地端,接機殼；
“AC18V”為雙18VAC輸入。
