電阻的基礎知識以及參數

電阻(Resistor)，也叫電阻器，是設計中最常用的電子器件之一，它是利用金屬或非金屬材料制成的在電路中對電流有阻礙作用的電子元件。可以說如果沒有電阻，就無法完成電子電路的設計，因此可見其重要性。本文將對電阻的基礎知識和參數進行介紹。

一、電阻的含義

電阻是描述導體導電性能的物理量，用R表示。電阻由導體兩端的電壓U與通過導體的電流I的比值來定義，即R=U/I。所以，當導體兩端的電壓一定時，電阻愈大，通過的電流就愈小; 反之，電阻愈小，通過的電流就愈大。

因此，電阻的大小可以用來衡量導體對電流阻礙作用的強弱，即導電性能的好壞。電阻的量值與導體的材料、形狀、體積以及周圍環境等因素有關。

電阻，元件

二、電阻的阻值

電阻元件的電阻值大小一般與材質、溫度、長度，還有橫截面積有關，電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生熱能。對信號來說，交流與直流信號都可以通過電阻。電阻的阻值單位為歐(Ω)、千歐(kΩ)、兆歐(MΩ)、太歐(TΩ)。

三、電阻的參數

1．標稱阻值

標稱在電阻器上的電阻值稱為標稱阻值。標稱值是根據國家制定的標準系列標注的，不是生產者任意標定的，因此不是所有阻值的電阻器都存在。這種標準已在國際上廣泛采用，這一系列的阻值就叫做電阻的標稱阻值。

標稱阻值分為E6、E12、E24、E48、E96、E192六大系列，分別適用于允許偏差為±20%、±10%、±5%、±2%、±1%和±0.5%的電阻。其中E24系列為常用數系，E48、E96、E192系列為高精密電阻數系。

什么是E6、E12、E24、E48、E96、E192？ E ”表示“指數間距”(Exponential Spacing)，在上個20世紀的電子管時代,電子元器件廠商為了便于元件規格的管理和選用、大規模生產的電阻符合標準化的要求，同時也為了使電阻的規格不致太多，協商采用了統一的標準組成元件的數值。

它的基礎是寬容一部定的誤差，并以指數間距為標準規格。這種標準已在國際上廣泛采用，這一系列的阻值就叫做電阻的標稱阻值。

E6系列電阻標稱阻值，對應允許偏差為±20%，查看E6系列電阻規格表。

E12系列電阻標稱阻值，對應允許偏差為±10%，查看E12系列電阻規格表。

E24系列電阻標稱阻值，對應允許偏差為±5%，查看E24系列電阻規格表。

E48系列電阻標稱阻值，對應允許偏差為±2%，查看E48系列電阻規格表。

E96系列電阻標稱阻值，對應允許偏差為±1%，查看E96系列電阻規格表。

E192系列電阻標稱阻值，對應允許偏差為±0.5%, ±0.25%, ±0.1%，查看E192系列電阻規格表。

E6系列的標稱值只能是：1.0、2. 2、3.3、4.7、6.8。它表示元器件的有效數字必須從這個系列中選取，具體值可以放大或縮小10的整數倍。比如有效數字2.2，放大可以得到220歐姆的電阻標稱值，縮小可以得到22毫歐的標稱值。

2．允許誤差

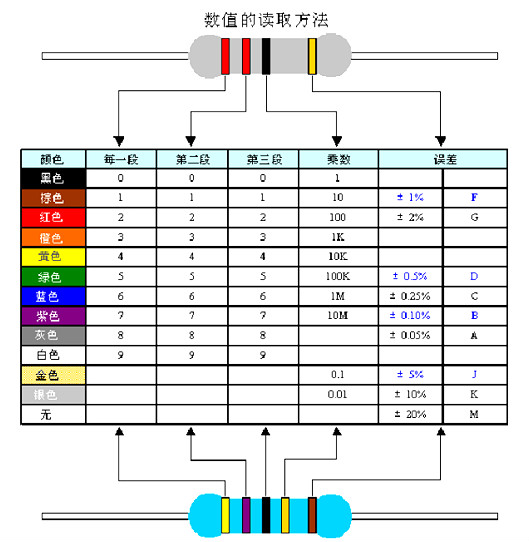

電阻的實際阻值對于標稱值的最大允許偏差范圍稱為允許誤差，±5%、±1%誤差的電阻最為常見，誤差代碼用代碼F、G、J、K等表示。

3．額定功率

指在規定的環境溫度下，假設周圍空氣不流通，在長期連續工作而不損壞或基本不改變電阻器性能的情況下，電阻器上允許的消耗功率。常見的有1/16W 、 1/8W、1/4W、1/2W、1W、2W、5W、10W等。

4．溫度系數

衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數，是衡量電阻受溫度影響大小的物理量。電阻溫度系數(temperature coefficient of resistance 簡稱TCR)表示電阻當溫度改變1度時，電阻值的相對變化，單位為ppm/℃（即10E(-6)/℃）。

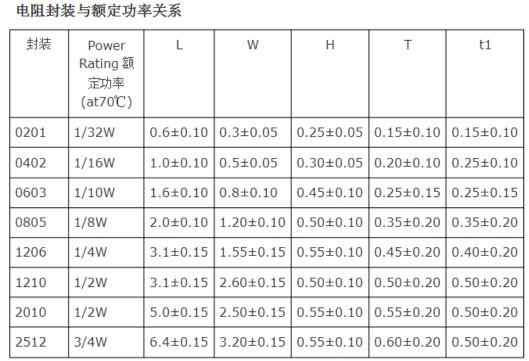

5．封裝尺寸

主要有插件式電阻和貼片式電阻。而插件式電阻又分為臥式插件電阻和站式插件電阻。
