場效應晶體管的幾點使用知識及四大注意事項分析

我們常接觸到晶體三級管，對它的使用也比較熟悉，相對來說對晶體場效應管就陌生一點，但是，由于場效應管有其獨特的優點，例輸入阻抗高，噪聲低，熱穩定性好等，在我們的使用中也是屢見不鮮。我們知道場效應晶體管的種類很多，根據結構不同分為結型場效應管和絕緣柵型場效應管；絕緣柵型場效應管又稱為金屬氧化物導體場效應管，或簡稱MOS場效應管。

（一）如何防止絕緣柵型場效應管擊穿

由于絕緣柵場效應管的輸入阻抗非常高，這本來是它的優點，但在使用上卻帶來新的問題．由于輸入阻抗高，當帶電荷物體一旦靠近柵極時，在柵極感應出來的電荷就很難通過這個電阻泄放掉，電荷的累積造成了電壓的升高，尤其是在極間電容比較小的情況本下，少量的電荷就會產生較高的電壓，以至管子還沒使用或者在焊接時就已經擊穿或者出現指標下降的現象，特別是MOS管，其絕緣層很薄，更易擊穿損壞。為了避免出現這樣的事故，關鍵在于避免柵極懸空，也就是在柵源兩極之間必須保持直流通路。

通常是在柵源兩極之間接一個電阻（100K以內），使累積電荷不致過多，或者接一個穩壓管，使電壓不致超過某一數值。在保存時應使3個電極短路，并放在屏蔽的金屬盒內；把管子焊到電路上或取下來時，也應該先將各個電極短路；安裝測試時所用的烙鐵儀器等要有良好的接地，最好拔掉電烙鐵的電源再進行焊接。

（二）怎樣判斷結型場效應管的電極

將萬用表置于RX1K擋，用黑表筆接觸假定為的柵極G管腳，然后用紅表筆分別接觸另外兩個管腳，若阻值均比較小（約5~10歐)，再將紅黑表筆交換測量一次，如阻值大（無窮），說明都是反向電阻（PN結反向），屬N溝道管，且黑表筆接觸的管為柵極G，并說明原先假定是正確的。再次測量的阻值均很小，說明是正向電阻，屬于P溝道場效應管，黑表筆所接觸的也是柵極G。若不出現上述情況，可以調換紅黑表筆，按上述方法進測試，直至判斷柵極為止。一般結型效應管的源極與漏極在?制造時是對稱的，所以，當柵極G確定以后，對于源極S漏極D不一定要判斷，因?yàn)檫@兩個極可以互換使用，因此沒有必要去判別．源極與漏極之間的電阻約為幾千歐。

（三）場效應管放大能力的估測

用萬用表的RX100擋可以估算場效應管的放大能力．具體測試如下：紅表筆接源極S，?黑表筆接漏極D，這樣相當于給場效應管加上1.5伏的電源電壓，這時表針指示出的是D-S極間的電阻值．然后用手指捏住柵極G，將人體的感應電壓作為輸入信號加到柵極上．由于場效應管的放大作用，Uds和Id都將發生變化，也相當于D-S極間電阻發生變化，可以觀測到表針有較大幅度的擺動．如果手捏柵極表針擺動很小，說明場效應管的放大能力較弱，若表針不動，說明場效應管已損壞。

注意的是多數場效應管的Rds增大，表針向左擺動，少數場效應管的Rds減小，表針向右擺動．但無論表針擺動方向如何，只要能明顯地?cái)[動，就說明管子具有放大能力。但由于MOS管的輸入電阻更高，柵極允許的感應電壓不應過高，故不能直接用手去捏柵極，必須用手握螺絲刀的絕緣柄，用金屬桿去碰觸柵極，以防止感應電荷直接加到柵極上，引起MOS管的柵極擊穿。

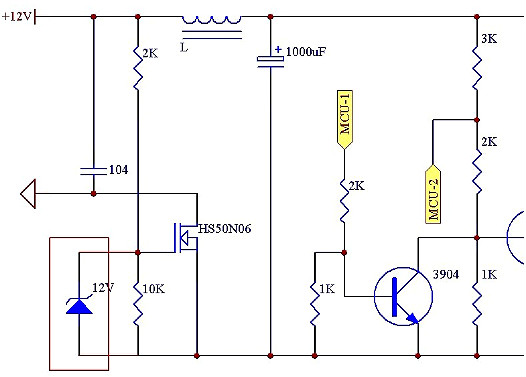

（四）實例（總結模擬電路中MOS柵極電阻作用）

場效應管,場效應晶體管

1、是分壓作用

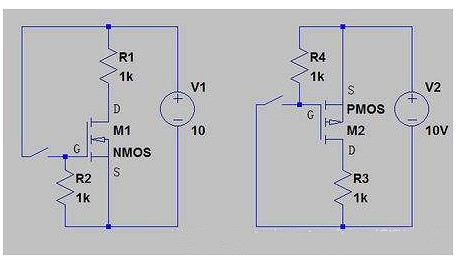

2、下拉電阻是盡快泄放柵極電荷將MOS管盡快截止

3、防止柵極出現浪涌過壓（柵極上并聯的穩壓管也是防止過壓產生）

4、全橋柵極電阻也是同樣機理，盡快泄放柵極電荷，將MOS管盡快截止。避免柵極懸空，懸空的柵極MOS管將會導通，導致全橋短路

5、驅動管和柵極之間的電阻起到隔離、防止寄生振蕩的作用

場效應晶體管的四大注意事項

場效應晶體管在運用時應留意以下幾點：

1、場效應晶體管在運用時要留意不同類型的柵源漏各級電壓的極性。保證電壓和電流不超越最大允許值。

2、爲了避免柵極擊穿，要求一切測試儀器、電烙鐵都必需有外接地線。焊接時，用帶有接地線的小功率烙鐵焊接，或切斷電源后應用余熱焊接。焊接時還該當先焊源極后焊柵極。

場效應管,場效應晶體管

3、絕緣柵場效應晶體管由于輸出電阻極高，故不能在開路形態下保管。即無論管子運用與否，都應將三個電極短路或用鋁(錫)箔包好，不要用手指觸摸以避免感應電勢將柵極擊穿。結型場效應晶體管可以在開路形態下保管。

場效應管,場效應晶體管

4、場效應晶體管(包括結型和絕緣柵型)的漏極與源極通常制成對稱的，漏極和源極可以互換運用。但是有的絕緣柵場效應晶體管在制造商品時已把源極和襯底銜接在一同了，所以這種管子的源極和漏極就不能互換。有的管子則將襯底獨自引出一個管腳，構成四個管腳。普通狀況P襯底接低電位，N襯底接高電位。另外，由于陶瓷封裝的芝麻型管有光敏特性，運用時應留意避光。
