7805引腳圖和參數、規格書中文資料詳情-KIA MOS管

信息來源:本站 日期:2019-11-18

分享到:

7805引腳圖和參數、規格書中文資料詳情

7805引腳圖和參數-7805引腳圖及電路

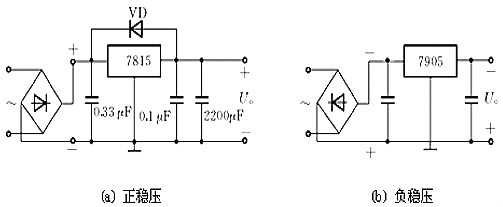

(1)集成三端穩壓器根據穩定電壓的正、負極性分為78×××,79×××系列。附圖給出了正、負穩壓的典型電路。


7805引腳圖和參數

正、負穩壓7805電路

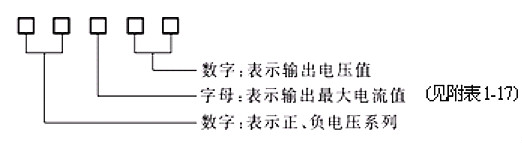

(2)7805引腳圖和參數-三端穩壓器的型號規格和管腳分布


7805引腳圖和參數


附表1-17 三端穩壓器輸出電流字母表示法


7805引腳圖和參數


例如:78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。

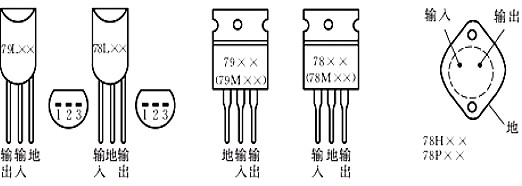

(3) 外形及管腳分布,如附圖1-25所示。


7805引腳圖和參數


KIA半導體7805引腳圖和參數、規格書

7805 1A 引腳圖和參數、規格書

(1)引腳圖


7805引腳圖和參數

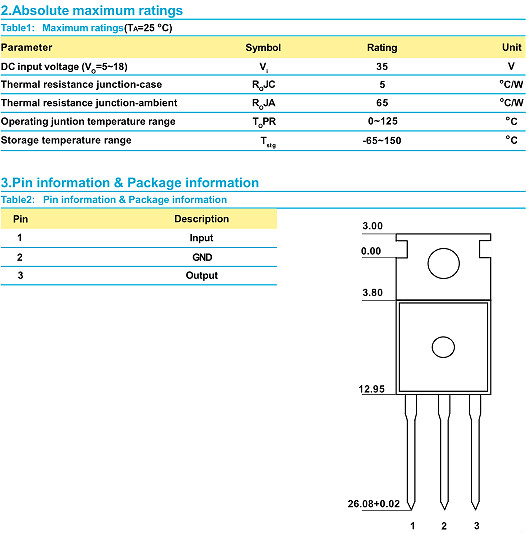

(2)規格書

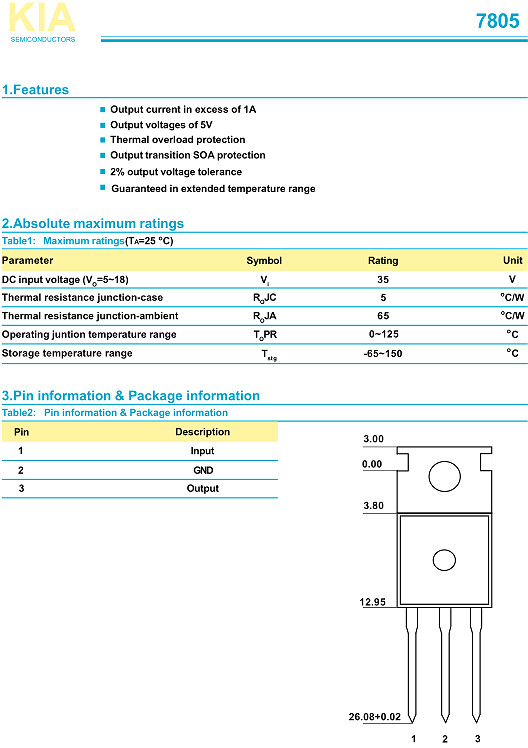

查看規格書,請點擊下圖。


7805引腳圖和參數


7805 1.5A 引腳圖和參數、規格書

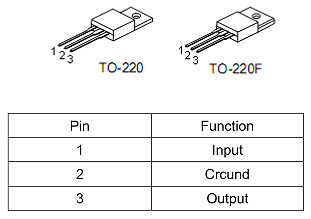

(1)引腳圖


7805引腳圖和參數


(2)規格書

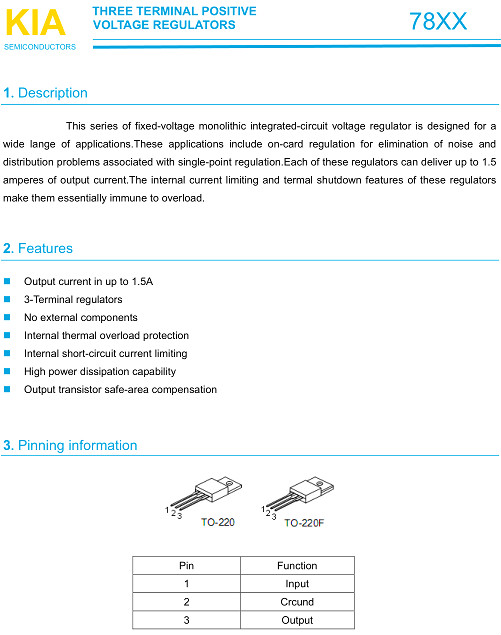

查看規格書,請點擊下圖。


7805引腳圖和參數
