太陽能路燈控制器接線有哪幾種方式（接線圖）及控制器作用

太陽能路燈

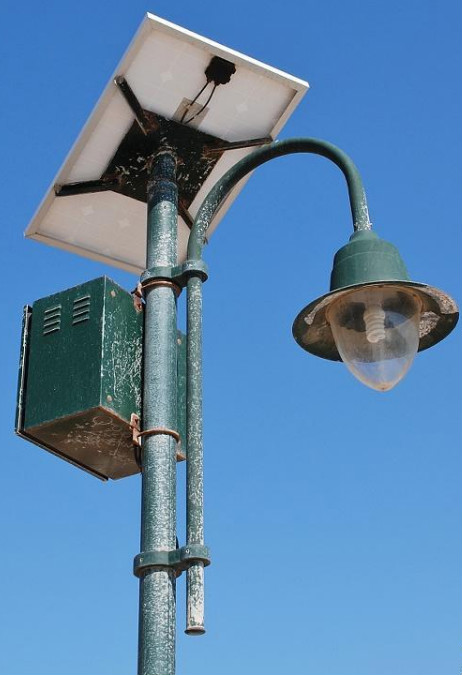

太陽能路燈是采用晶體硅太陽能電池供電，免維護閥控式密封蓄電池（膠體電池）儲存電能，超高亮LED燈具作為光源，并由智能化充放電控制器控制，用于代替?zhèn)鹘y(tǒng)公用電力照明的路燈。

太陽能路燈控制器接線有哪幾種方式

太陽能路燈控制器接線有保障電流恒流輸出、控制輸出時段、輸出功率的調節三種方式。

保障電流恒流輸出，由于LED自身需要通過技術手段進行恒流或者限流，否則根本無法正常的工作。LED燈采用的辦法通常是外加一個驅動電源來進行LED的恒流，但是這卻需要帶來功率上得損耗，使得加上獨立驅動電源的更加耗電。

控制輸出時段，太陽能控制器可以設置好時間段，到了設定好的時間段開始輸出電流開始工作。輸出功率的調節，在太陽能路燈的應用中，對功率進行調節。調節功率可以控制LED燈的亮度。

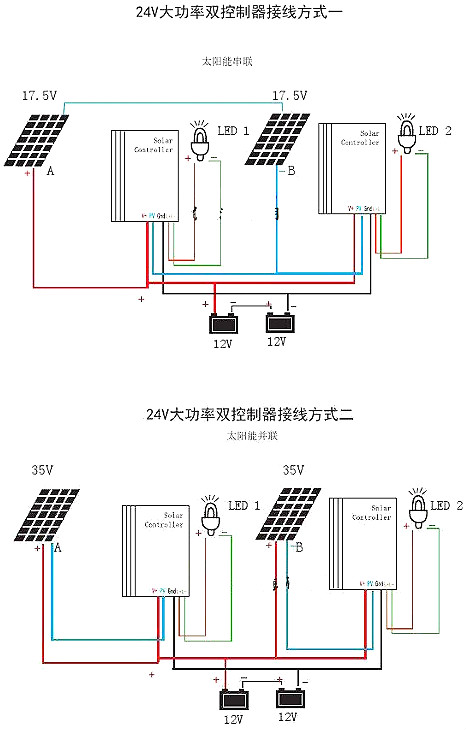

太陽能路燈控制器接線圖

太陽能路燈控制器連接順序如下：

注意：接線方法，要按照控制器上面所標注的圖示接線，否則控制器不工作。

1、連接蓄電池。連接蓄電池之前，確保蓄電池電壓高于6V以啟動控制器。若系統是24V的，得確保蓄電池電壓不低于18V。系統電壓選擇只有在第一-次啟動控制器時自動識別。安裝保險時，注意呆險裝置離蓄電池正極端最大距離為150mm ，確認接線無誤后接通保險。

2、連接負載。太陽能路燈控制器負載端可以連接額定工作電壓與蓄電池額定電壓相同的直流用電設備，控制器以蓄電池電壓給負載供電。接負載的正負極到控制器的負載接線端子。負載端可能存在電壓，接線時要仔細認真，避免發生短路。 應該在負載正極或負極導線上接一個保險裝置， 安裝過程中不要接通保險。

安裝后確認無誤接通保險。如果負載是通過配電盤連接的，每一個負載回路中都有單獨接保險，所有的負載電流不能超過控制器的額定電流。

3、連接光伏陣列。控制器能夠適用12V、24V的離網型太陽能組件，也可以使用開路電壓不超過規定的最大輸入電壓的并網組件。系統中太陽能路燈組件電壓要不低于系統電壓。

4、檢查連接。再檢查一遍所有的連接，看每一個端子的正負極是否正確， 6個接線端子是否都擰緊了。

5、確認通電。當蓄電池給控制器供電，控制器啟動時，控制器上的蓄電池LED指示燈會點亮，注意觀察是否正確。6、接上蓄電池后，控制器指示燈呈流水狀態。注：正負極接反，控制器不工作

7、接好負載后，連續按三下“調整”按鍵，調整時間，負載亮。注：負載不能短路，不然損壞控制器8、負載不亮，請檢查負載，或測量蓄電池電壓。

9、接上光電池后，負載滅，說明光控正常，反之，請檢查光電池。

10、測試階段：

（1）若-切都正常，綠燈常亮。

（2）若蓄電池欠壓，紅燈常亮。

（3）光電池?zé)o電壓，黃燈常亮。

太陽能路燈控制器的作用

1、穩壓作用

當太陽能照射到太陽能板的時候，太陽能板就會給蓄電池充電，這個時候它的電壓是十分不穩定的。如果是直接進行充電，那就有可能減少蓄電池的使用壽命，甚至可能對蓄電池造成損壞。

控制器在其中就有穩壓作用，可以對輸入蓄電池的電壓進行恒壓限流，當蓄電池電量充滿電時，可以對一小部分的電流充電，或者是不充電。

2、升壓作用

太陽能路燈的控制器還有升壓作用，也就是在控制器檢測不到電壓輸出的時候，太陽能路燈控制器控制距輸出端輸出電壓，如果蓄電池的電壓是24V，但是達到正常亮燈需要36V，那控制器就會提升電壓，讓蓄電池達到能夠亮燈的水平。這個功能是必須要通過太陽能路燈控制器才能夠?qū)崿F(xiàn)LED燈的亮燈。

3、控制作用

太陽能路燈控制器最基本的作用當然是有控制作用，當太陽板照射到太陽能的時候，太陽能板就會給蓄電池充電，這個時候控制器就會自動檢測到充電電壓，從而給led燈具輸出電壓，這樣才會使led路燈發亮。

看完了以上三個理由，相信太陽能路燈控制器的作用你已經知道了。太陽能路燈是一定需要控制器的，沒有控制器的話是不行的。
