MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。
TO（Transistor Out-line）的中文意思是“晶體管外形”。這是早期的封裝規格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封裝設計。近年來表面貼裝市場需求量增大，TO封裝也進展到表面貼裝式封裝。

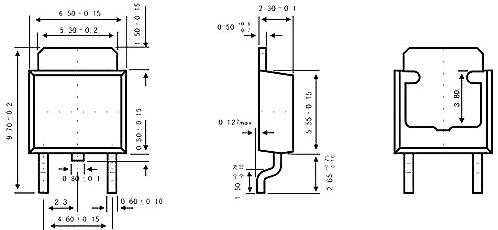

TO252和TO263就是表面貼裝封裝。其中TO-252又稱之為D-PAK，TO-263又稱之為D2PAK。
D-PAK封裝的MOSFET有3個電極，柵極（G）、漏極（D）、源極（S）。其中漏極（D）的引腳被剪斷不用，而是使用背面的散熱板作漏極（D），直接焊接在PCB上，一方面用于輸出大電流，一方面通過PCB散熱。所以PCB的D-PAK焊盤有三處，漏極（D）焊盤較大。
場效應管貼片封裝流行的還是雙列直插封裝，簡稱DIP(Dual ln-line Package)。DIP封裝在當時具有適合PCB(印刷電路板)的穿孔安裝，具有比TO型封裝易于對PCB布線以及操作較為方便等一些特點，其封裝的結構形式也很多，包括多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP等等。常用于功率晶體管、穩壓芯片的封裝。

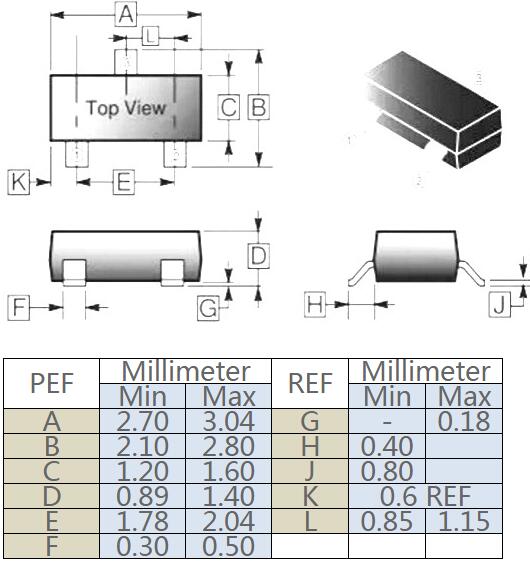

SOT（Small Out-Line Transistor）小外形晶體管封裝。這種封裝就是貼片型小功率晶體管封裝，比TO封裝體積小，一般用于小功率MOSFET。常見的規格如上。

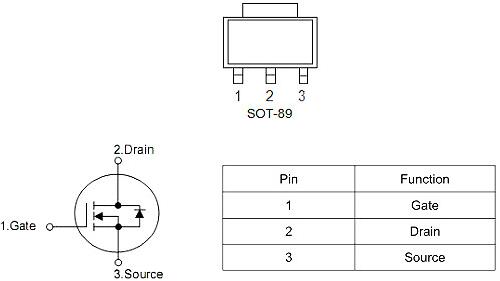

主板上常用四端引腳的SOT-89 MOSFET。

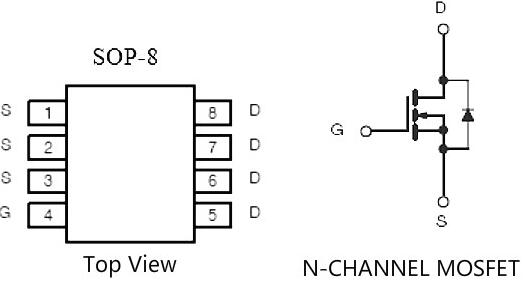

SOP（Small Out-Line Package）的中文意思是“小外形封裝”。SOP是表面貼裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀（L 字形）。材料有塑料和陶瓷兩種。SOP也叫SOL 和DFP。SOP封裝標準有SOP-8、SOP-16、SOP-20、SOP-28等等，SOP后面的數字表示引腳數。MOSFET的SOP封裝多數采用SOP-8規格，業界往往把“P”省略，叫SO（Small Out-Line ）。
SO-8采用塑料封裝，沒有散熱底板，散熱不良，一般用于小功率MOSFET。
SO-8是PHILIP公司首先開發的，以后逐漸派生出TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）等標準規格。
這些派生的幾種封裝規格中，TSOP和TSSOP常用于MOSFET封裝。

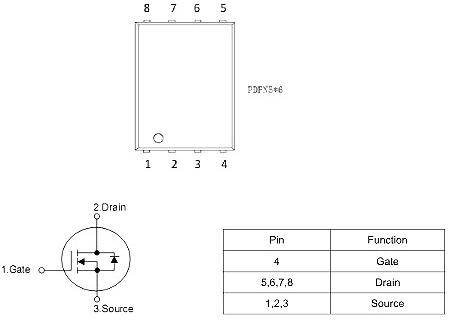

QFN（Quad Flat Non-leaded package）是表面貼裝型封裝之一，中文叫做四邊無引線扁平封裝，是一種焊盤尺寸小、體積小、以塑料作為密封材料的新興表面貼裝芯片封裝技術。現在多稱為LCC。QFN是日本電子機械工業會規定的名稱。
封裝四邊配置有電極接點，由于無引線，貼裝占有面積比QFP小，高度比QFP低。這種封裝也稱為LCC、PCLC、P－LCC等。QFN本來用于集成電路的封裝，MOSFET不會采用的。Intel提出的整合驅動與MOSFET的DrMOS采用QFN-56封裝，56是指在芯片背面有56個連接Pin。

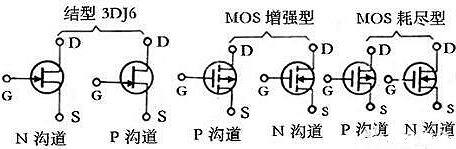

部分貼片場效應管的管腳排列如下圖。此外，我們］可利用萬用表Rx1k檔判別結型場效應管電極，黑表筆碰觸一個電極，紅表筆依次碰觸另外兩個電極，若兩次測出的阻值都很大，則是P溝道且黑表筆接的是柵極。反之，兩次阻值均很小，則是N溝道，黑表筆接的也是柵極，但此法不能用于測絕緣柵場效應管。
部分場效應管管腳排列

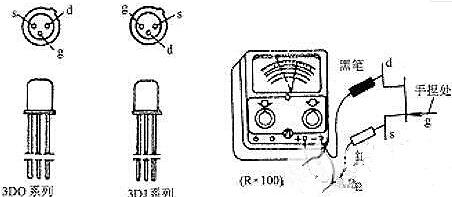

另外，還可用萬用表估測結型場效應管的放大能力，如下圖。手捏住柵極后，表針會向左擺動（或向右），但只要有明顯擺動說明此管有放大能力，擺動小，放大能力弱。由于測量進g-結電窄上充有少量電荷，每次測量后要將g-s間短路一下，否則再次測可能表針不動。

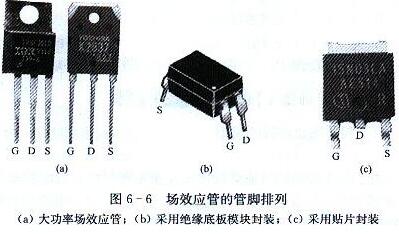

對于大功率場效應管，如下圖（a）所示，從左至右，管腳排列基本為G、D、S極（散熱片接D極）：采用絕緣底板模塊封裝的特種場效應管通常有四個管腳，如下圖示，上面的兩個通常為兩個S極（相連），下面的兩個分別為G、D極；采用貼片封裝的場效應管，如下圖示，散熱片是D極，下面的三個腳分別是G、D、S極。
