三端穩壓管7805結構、參數及接線圖詳解-KIA MOS管
信息來源：本站 日期：2018-08-21
7805三端穩壓集成電路，電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子像是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。

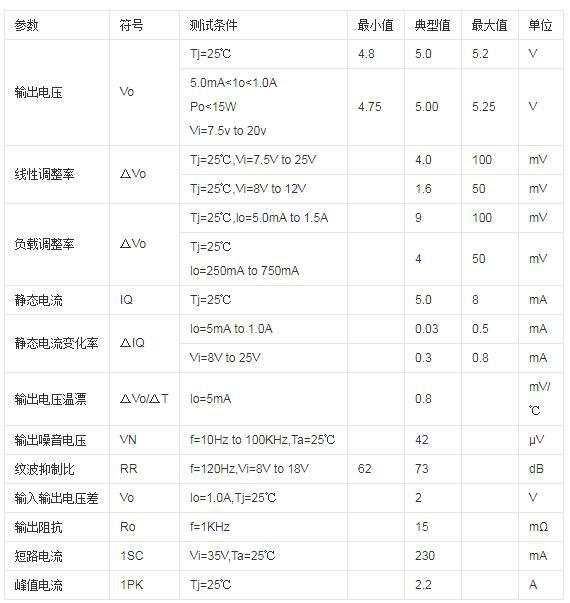

三端穩壓管7805參數：
1、輸出電壓：4.8V-5.2V
2、輸入電壓：不大于36V
3、最大輸出電流：1.5A
4、輸入輸出壓差：2V
5：特點：熱過載保護、短路保護、使用方便
用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。
因為三端固定集成穩壓電路的使用方便，電子制作中經常采用。在實際應用中，應在三端集成穩壓電路上安裝足夠大的散熱器（當然小功率的條件下不用）。當穩壓管溫度過高時，穩壓性能將變差，甚至損壞。
當制作中需要一個能輸出1.5A以上電流的穩壓電源，通常采用幾塊三端穩壓電路并聯起來，使其最大輸出電流為N個1.5A，但應用時需注意：并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品，以保證參數的一致。另外在輸出電流上留有一定的余量，以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。

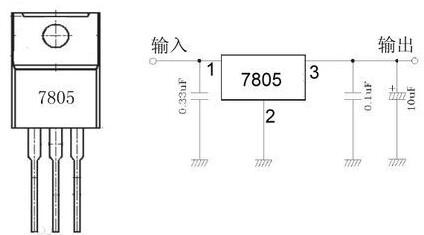

在78 ** 、79 ** 系列三端穩壓器中最常應用的是TO-220 和TO-202 兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。

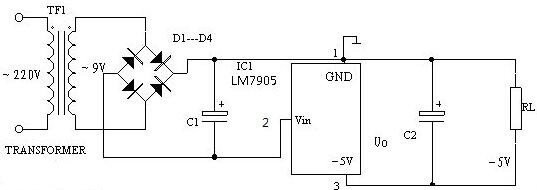

從正面看①②③引腳從左向右按順序標注，接入電路時①腳電壓高于②腳，③腳為輸出位。如對于78**正壓系列，①腳高電位，②腳接地，③腳為輸出位；而對于79**負壓系列，①腳接地，②腳接負電壓，③腳為輸出位。如附圖所示。
此外，還應注意，散熱片總是和最低電位的第②腳相連。這樣在78**系列中，散熱片和②腳（地）連接，而在79**系列中，散熱片卻和②腳（輸入端）連接。

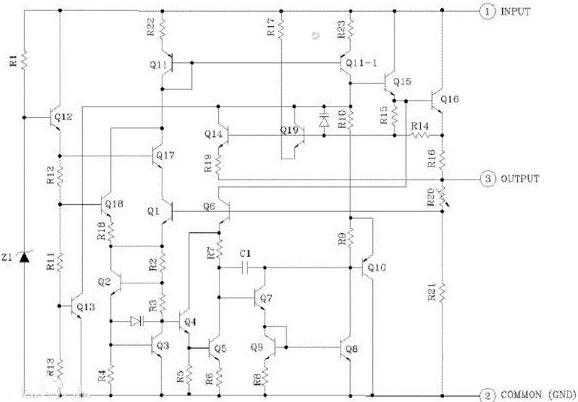

三端穩壓管7805，三端穩壓IC內部電路具有過壓保護、過流保護、過熱保護功能，這使它的性能很穩定。能夠實現1A以上的輸出電流。器件具有良好的溫度系數，因此產品的應用范圍很廣泛。可以運用本地調節來消除噪聲影響，解決了與單點調節相關的分散問題，輸出電壓誤差精度分為±3%和±5%。
7805三端穩壓IC在電路運用中應注意以下事項：
輸入輸出壓差不能太大,太大則轉換效率急速降低，而且容易擊穿損壞。最高輸入電壓不能超過35伏; 輸出電流不能太大，1.5A 是其極限值。大電流的輸出，散熱片的尺寸要足夠大，否則會導致高溫保護或熱擊穿; 輸入輸出壓差也不能太小,低于2伏穩壓效率急速下降。IC在電路運用中應注意以下事項：
輸入輸出壓差不能太大,太大則轉換效率急速降低，而且容易擊穿損壞。最高輸入電壓不能超過35伏; 輸出電流不能太大，1.5A 是其極限值。大電流的輸出，散熱片的尺寸要足夠大，否則會導致高溫保護或熱擊穿; 輸入輸出壓差也不能太小,低于2伏穩壓效率急速下降。

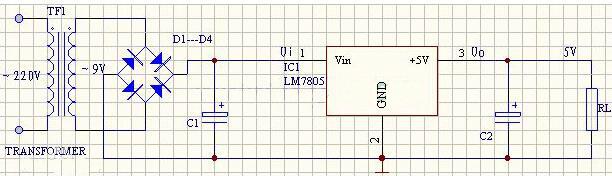

78XX系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7805應配上散熱板。
下圖為提高輸出電壓的應用電路。穩壓二極管VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為78XX穩壓器輸出電 壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被損壞。
下圖為擴大輸出電流的應用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決ov于VT2的參數。
78**系列的穩壓集成塊的極限輸入電壓是36V，最低輸入電壓比輸出電壓高3-4V。還要考慮輸出與輸入間壓差帶來的功率損耗，所以一般輸入為9-15V之間。

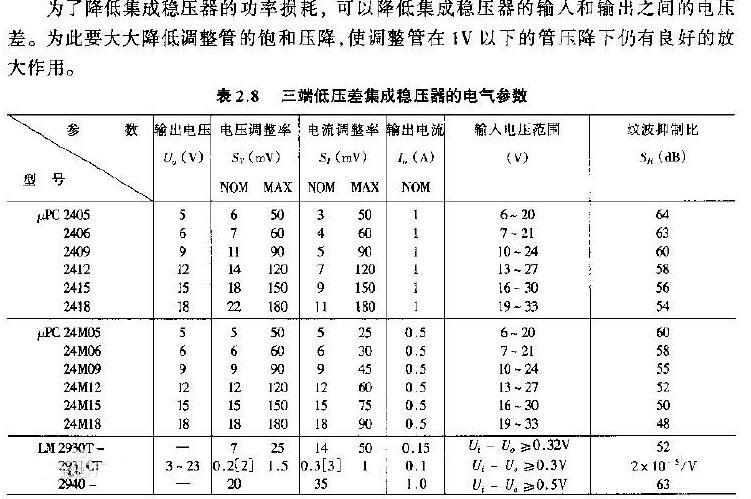

7V的電壓要想輸出5V，則需要使用低壓差的穩壓集成塊，如附圖所示的型號。也可以使用3只普通的整流二極管降壓，也能得到5V的較為穩定的電壓，二極管的允許電流大于你需要的電流即可。
